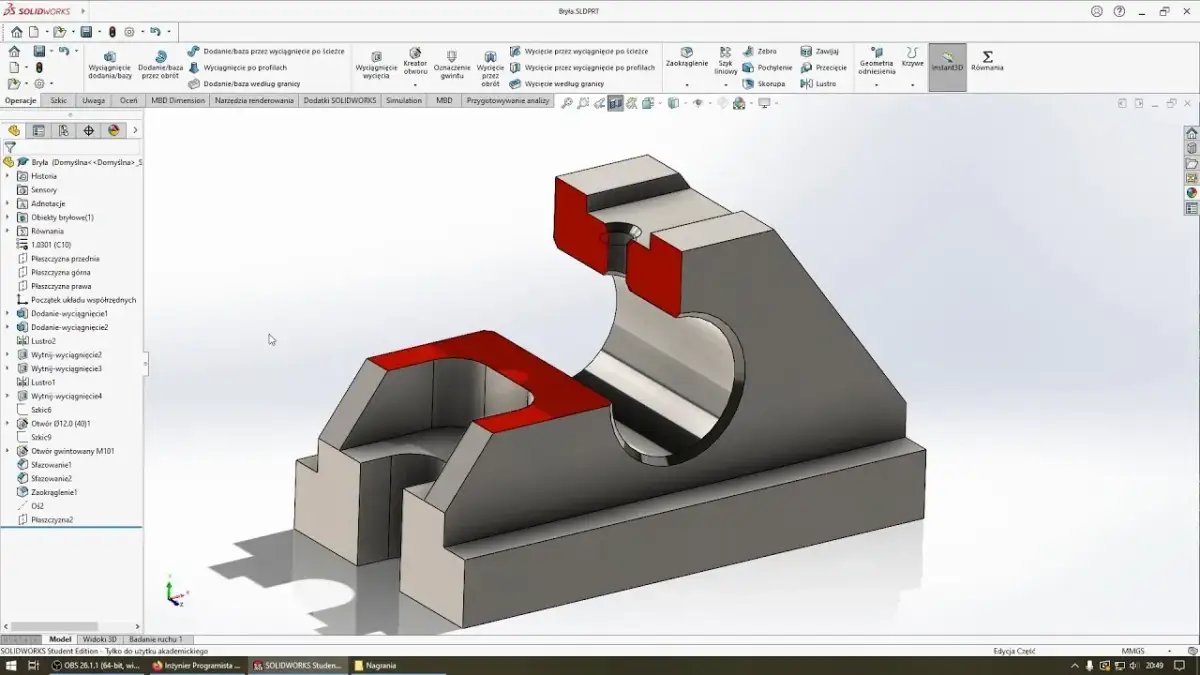

Projektowanie 3D dla początkujących: Przewodnik krok po kroku

Witaj w świecie projektowania 3D! Jeśli kiedykolwiek zastanawiałeś się, jak powstają obiekty, które widzisz w grach komputerowych, filmach animowanych, a nawet jak projektuje się części do druku 3D, to ten przewodnik jest właśnie dla Ciebie. Projektowanie trójwymiarowe to fascynująca dziedzina, która otwiera drzwi do nieskończonych możliwości twórczych i zawodowych. Razem odkryjemy, od czego zacząć, jakie narzędzia wybrać i jak postawić pierwsze, pewne kroki w tworzeniu własnych wirtualnych brył.

, znane również jako modelowanie trójwymiarowe, to proces tworzenia cyfrowych, przestrzennych reprezentacji obiektów przy użyciu specjalistycznego oprogramowania. To dziedzina, która w ostatnich latach zyskała ogromną popularność, przenikając do niemal każdej sfery naszego życia. Od tworzenia realistycznych światów w grach po projektowanie funkcjonalnych przedmiotów codziennego użytku możliwości są praktycznie nieograniczone.

Trzy wymiary, nieskończone możliwości: co to znaczy "modelować w 3D"?

to nic innego jak proces tworzenia cyfrowych, trójwymiarowych reprezentacji obiektów za pomocą specjalistycznego oprogramowania. Wyobraź sobie, że zamiast rysować na płaskiej kartce, masz do dyspozycji wirtualną przestrzeń, w której możesz kształtować bryły, dodawać detale i tworzyć obiekty o niemal dowolnej formie. To właśnie sedno modelowania budowanie wirtualnych, trójwymiarowych światów i przedmiotów.

Od gier komputerowych po medycynę: gdzie spotkasz efekty pracy projektantów 3D?

Zastosowania projektowania 3D są niezwykle szerokie i często spotykamy je na co dzień, nawet o tym nie wiedząc. W architekturze pozwala tworzyć realistyczne wizualizacje budynków i wnętrz, zanim jeszcze powstaną w rzeczywistości. W branży gier komputerowych i filmów jest fundamentem do tworzenia postaci, rekwizytów i całych wirtualnych światów. W medycynie umożliwia tworzenie precyzyjnych modeli organów pacjentów, co jest nieocenione przy planowaniu skomplikowanych operacji. Inżynierowie wykorzystują je do prototypowania nowych części maszyn, a druk 3D otwiera drzwi do tworzenia spersonalizowanych przedmiotów i narzędzi. Praktycznie każda branża, która potrzebuje wizualizacji lub fizycznego odwzorowania obiektu, korzysta z dobrodziejstw technologii 3D.

Czy to dla Ciebie? Kto odnajdzie się w świecie wirtualnych brył?

Świat projektowania 3D jest otwarty dla każdego, kto posiada choć odrobinę pasji do tworzenia i chęci do nauki. Nie potrzebujesz być artystą ani inżynierem z wykształcenia. Kluczem jest cierpliwość, systematyczność i gotowość do eksperymentowania. Jeśli lubisz rozwiązywać problemy, masz wyobraźnię przestrzenną i nie boisz się nowych technologii, to z pewnością odnajdziesz się w tej dziedzinie. Pamiętaj, że każdy ekspert kiedyś zaczynał od zera, a pierwsze kroki bywają najtrudniejsze, ale też dają najwięcej satysfakcji.

Zanim zagłębimy się w tajniki tworzenia modeli, musimy zadbać o odpowiednie narzędzia. Projektowanie 3D, choć niezwykle satysfakcjonujące, potrafi być wymagające dla naszego sprzętu komputerowego. Nie martw się jednak nie musisz od razu inwestować w najdroższy sprzęt na rynku. Kluczem jest zrozumienie, które podzespoły mają największe znaczenie.

Jaki komputer do projektowania 3D? Kluczowe podzespoły, które musisz znać

• Procesor (CPU): To "mózg" komputera, odpowiedzialny za wykonywanie obliczeń. W projektowaniu 3D jego wydajność przekłada się na szybkość renderowania i ogólną płynność pracy.
• Pamięć RAM: Im więcej pamięci RAM, tym więcej danych program może przechowywać w szybkiej pamięci podręcznej, co jest kluczowe przy pracy z dużymi, złożonymi scenami i modelami.
• Karta graficzna (GPU): Odpowiada za wyświetlanie grafiki w czasie rzeczywistym. W projektowaniu 3D jest absolutnie kluczowa im lepsza karta, tym płynniejsza nawigacja w scenie i szybsze podglądy.
• Dysk: Szybki dysk SSD znacząco skraca czas ładowania systemu, programów i samych projektów, co jest nieocenione w codziennej pracy.

Czy potrzebujesz superkomputera? Minimalne i zalecane wymagania sprzętowe

Jak widzisz, nawet podstawowe wymagania nie są wygórowane. Dla początkujących, którzy dopiero stawiają pierwsze kroki, często wystarczy komputer, który już posiadają. Z czasem, gdy projekty będą stawały się bardziej złożone, można rozważyć modernizację kluczowych podzespołów.

Akcesoria, które ułatwią Ci życie: od myszki 3D po tablet graficzny

• Mysz 3D (np. SpaceMouse): Choć nie jest niezbędna, specjalistyczna mysz 3D pozwala na intuicyjne poruszanie się po przestrzeni wirtualnej (obracanie, przesuwanie, przybliżanie) za pomocą jednej ręki, podczas gdy druga ręka swobodnie operuje standardową myszką.
• Tablet graficzny: Jeśli planujesz zajmować się cyfrowym rzeźbieniem (sculptingiem) lub tworzeniem organicznych kształtów, tablet graficzny zapewni Ci znacznie większą kontrolę i precyzję niż tradycyjna myszka.

Wybór odpowiedniego oprogramowania to jeden z najważniejszych kroków na początku Twojej przygody z projektowaniem 3D. Na szczęście rynek oferuje szeroki wachlarz narzędzi, od prostych aplikacji online, po rozbudowane, profesjonalne pakiety. Kluczem jest dopasowanie programu do Twoich potrzeb, poziomu zaawansowania i celów, jakie chcesz osiągnąć.

Na szczęście, dla osób rozpoczynających swoją przygodę, istnieje wiele doskonałych, darmowych programów, które pozwalają na naukę i tworzenie bez ponoszenia kosztów. Wśród najpopularniejszych i najbardziej polecanych dla początkujących znajdują się Tinkercad, SketchUp Free, Blender, Fusion 360 oraz FreeCAD. Każdy z nich ma swoje unikalne cechy i najlepiej sprawdza się w nieco innych zastosowaniach.

Tinkercad to aplikacja działająca w przeglądarce internetowej, która jest niezwykle prosta w obsłudze. Jej interfejs opiera się na łączeniu i odejmowaniu gotowych brył, co czyni ją idealnym narzędziem do nauki podstaw modelowania i tworzenia prostych projektów, które z powodzeniem można następnie wydrukować na drukarce 3D. To doskonały wybór na pierwszy kontakt ze światem 3D.

Blender to prawdziwy kombajn typu open-source, który oferuje ogromne możliwości w zakresie modelowania, rzeźbienia, animacji, symulacji i renderingu. Choć jego krzywa uczenia jest stroma i wymaga poświęcenia czasu na naukę, to właśnie Blender jest narzędziem, które pozwala tworzyć projekty na profesjonalnym poziomie i to całkowicie za darmo. Jeśli masz ambicje i jesteś gotów poświęcić czas na naukę, Blender otworzy przed Tobą niemal wszystkie drzwi w świecie grafiki 3D.

Fusion 360, stworzony przez firmę Autodesk, jest potężnym narzędziem, które łączy w sobie funkcje CAD (projektowanie wspomagane komputerowo), CAM (komputerowe wspomaganie wytwarzania) i CAE (inżynieria wspomagana komputerowo). Jest darmowy do użytku hobbystycznego i dla startupów, co czyni go świetnym wyborem dla osób zainteresowanych projektowaniem technicznym, tworzeniem części mechanicznych, prototypów czy modeli do druku 3D, gdzie liczy się precyzja.

Oprócz darmowych rozwiązań, warto znać również profesjonalne, płatne narzędzia, które dominują w poszczególnych branżach. Należą do nich między innymi: AutoCAD, będący standardem w inżynierii i architekturze; 3ds Max i Maya, niezastąpione w tworzeniu grafiki do gier i filmów; SolidWorks, powszechnie stosowany w inżynierii mechanicznej; oraz ZBrush, lider w dziedzinie cyfrowego rzeźbienia, idealny do tworzenia organicznych modeli postaci i detali.

Teraz, gdy masz już pojęcie o dostępnych narzędziach, czas przejść do praktyki. Skupimy się na Tinkercad, ponieważ jest to najbardziej przystępne i intuicyjne oprogramowanie, idealne do stworzenia Twojego pierwszego projektu 3D. Zaczniemy od podstaw, krok po kroku przeprowadzając Cię przez cały proces.

Zanim zaczniesz cokolwiek tworzyć w programie, poświęć chwilę na zaplanowanie swojego projektu. Zastanów się, co chcesz stworzyć. Dla pierwszego projektu polecam coś prostego, na przykład breloczek z Twoim imieniem lub prosty kształt geometryczny. Zrób szybki szkic na kartce papieru to pomoże Ci zwizualizować obiekt i uniknąć błędów w późniejszym etapie pracy.

Po uruchomieniu Tinkercad i utworzeniu nowego projektu, zobaczysz pustą płaszczyznę roboczą otoczoną narzędziami. Zapoznaj się z podstawowymi funkcjami nawigacji: kliknięcie i przeciągnięcie prawego przycisku myszy pozwala obracać widokiem, kółko myszy służy do przybliżania i oddalania, a środkowy przycisk myszy (lub kombinacja klawiszy) do przesuwania sceny. Opanowanie tych podstawowych ruchów jest kluczowe dla komfortowej pracy.

• Dodawanie brył: Po lewej stronie ekranu znajdziesz panel z podstawowymi kształtami (sześcian, kula, walec itp.). Przeciągnij wybrany kształt na płaszczyznę roboczą.
• Modyfikowanie kształtów: Po zaznaczeniu bryły pojawią się uchwyty, które pozwalają na zmianę jej wymiarów (długości, szerokości, wysokości). Możesz również wpisać dokładne wartości w okienkach pojawiających się po kliknięciu na bryłę.
• Łączenie i odejmowanie: Tinkercad pozwala na łączenie brył w jedną całość (funkcja "Grupuj") oraz na odejmowanie jednej bryły od drugiej (tworząc otwory lub skomplikowane kształty). Aby odjąć bryłę, zaznacz ją i zmień jej typ na "Dziura" (Hole), a następnie zgrupuj z bryłą docelową.
• Pozycjonowanie: Bryły można precyzyjnie ustawiać względem siebie, korzystając z narzędzia "Wyrównaj" lub po prostu przeciągając je w pożądane miejsce.

Gdy Twój model będzie gotowy, wystarczy kliknąć przycisk "Eksportuj" w prawym górnym rogu ekranu. Wybierz format STL, który jest standardem w druku 3D. Tinkercad automatycznie zapisze Twój projekt jako plik gotowy do przesłania do oprogramowania obsługującego drukarkę 3D (tzw. slicera).

Projektowanie modeli, które mają być fizycznie wydrukowane, rządzi się swoimi prawami. Cyfrowy obiekt musi być zaprojektowany tak, aby można go było "przetłumaczyć" na warstwy materiału nanoszone przez drukarkę. To oznacza, że pewne zasady stają się kluczowe dla powodzenia wydruku.

to absolutna podstawa. Zbyt cienkie ścianki mogą być zbyt kruche, aby wytrzymać naprężenia podczas druku lub późniejszego użytkowania, a czasem mogą być po prostu niewykrywalne przez dyszę drukarki. Z kolei zwisy, czyli elementy modelu, które "wiszą w powietrzu" bez podparcia od dołu, stanowią wyzwanie dla drukarki. Wymagają one zastosowania struktur pomocniczych, zwanych podporami (supportami).

Podpory (supporty) to tymczasowe struktury, które drukarka 3D tworzy, aby podeprzeć zwisające fragmenty modelu podczas druku. Są one niezbędne w wielu przypadkach, ale ich nadmiar może utrudniać późniejsze usuwanie i wpływać na jakość powierzchni modelu. Projektując z myślą o druku, warto starać się minimalizować potrzebę stosowania podpór, unikając nadmiernych kątów nachylenia i zwisów tam, gdzie to możliwe.

• Model musi być "szczelny" (manifold): Oznacza to, że model nie może mieć dziur, pustych przestrzeni wewnątrz ścianek ani odwróconych normalnych (kierunku, w którym "patrzy" dana powierzchnia). Drukarka 3D musi wiedzieć, gdzie jest "wnętrze", a gdzie "zewnątrz" modelu.
• Unikaj błędów geometrii: Upewnij się, że wszystkie powierzchnie są połączone w sposób ciągły.
• Prawidłowe skalowanie i jednostki: Zawsze sprawdzaj, czy model ma właściwe wymiary fizyczne. W większości programów i drukarek 3D domyślną jednostką są milimetry (mm).

• STL (Stereolithography): Najpopularniejszy format pliku do druku 3D. Opisuje geometrię modelu za pomocą trójkątów. Jest prosty, ale nie zawiera informacji o kolorze czy materiale.
• OBJ (Object): Bardziej wszechstronny format, który może przechowywać informacje o kolorze, teksturach i materiałach, choć nie wszystkie drukarki 3D potrafią je odczytać.
• 3MF (3D Manufacturing Format): Nowocześniejszy format, zaprojektowany specjalnie z myślą o druku 3D. Może zawierać więcej informacji niż STL, takich jak kolory, materiały, a nawet dane o strukturach pomocniczych.

Rozpoczynając swoją przygodę z projektowaniem 3D, łatwo wpaść w kilka typowych pułapek. Świadomość tych błędów pozwoli Ci ich uniknąć i zaoszczędzić czas oraz frustrację.

Każda technologia druku 3D i każdy używany materiał (filament, żywica) mają swoje specyficzne ograniczenia. Na przykład, druk FDM (filamentowy) ma trudności z drukowaniem bardzo drobnych detali i wymaga uwzględnienia minimalnej grubości ścianek, podczas gdy druk żywiczny pozwala na większą precyzję, ale może mieć problemy z pewnymi typami geometrii. Ignorowanie tych wytycznych na etapie projektowania może prowadzić do nieudanych wydruków.

Modele, które nie są "szczelne" (non-manifold geometry), posiadają dziury, nakładające się lub odwrócone ścianki, są zmorą dla oprogramowania do przygotowania wydruku (slicera). Drukarka po prostu nie wie, jak je wydrukować, co skutkuje błędami, brakującymi fragmentami lub całkowitym niepowodzeniem procesu. Zawsze upewnij się, że Twój model jest poprawny geometrycznie.

Jednym z najczęstszych błędów jest projektowanie w jednostkach, które nie odpowiadają tym używanym przez drukarkę, lub po prostu niewłaściwe skalowanie. Jeśli zaprojektujesz obiekt w centymetrach, a drukarka oczekuje milimetrów, Twój wydruk będzie 10 razy za duży! Zawsze sprawdzaj ustawienia jednostek i skalowanie modelu przed eksportem.

Jeśli Twój projekt składa się z kilku części, które mają być później łączone lub montowane, musisz o tym pomyśleć już na etapie projektowania. Należy uwzględnić tzw. "tolerancje" niewielkie przestrzenie między łączonymi elementami, które pozwolą na ich swobodne spasowanie. Brak takiego uwzględnienia może sprawić, że części po wydruku po prostu do siebie nie pasują.

Na początku swojej drogi, łatwo ulec pokusie stworzenia czegoś niezwykle skomplikowanego. Jednak zbyt ambitne projekty na start mogą prowadzić do frustracji i zniechęcenia. Zacznij od prostych form, opanuj podstawowe narzędzia i techniki, a dopiero potem stopniowo zwiększaj złożoność swoich prac. To pozwoli Ci lepiej zrozumieć proces i budować pewność siebie.

Gratulacje! Dotarłeś do końca tego przewodnika. Mam nadzieję, że teraz czujesz się pewniej i jesteś gotów, aby rozpocząć swoją własną przygodę z projektowaniem 3D. Pamiętaj, że nauka to proces ciągły, a świat technologii 3D rozwija się w zawrotnym tempie. Kluczem jest systematyczność i ciekawość.

• StrefaKursów.pl, Udemy, CGwisdom.pl, Domestika: Te platformy oferują szeroki wybór płatnych kursów online, od podstaw modelowania po zaawansowane techniki.
• YouTube: Ogromna skarbnica darmowej wiedzy. Wpisz nazwę programu, którego używasz (np. "Blender tutorial", "Tinkercad tutorial"), a znajdziesz setki filmów instruktażowych.

Nie bój się pytać i dzielić się swoimi pracami. Społeczność projektantów 3D jest zazwyczaj bardzo pomocna. Fora internetowe, grupy na Facebooku czy serwery Discord poświęcone konkretnym programom lub tematyce 3D to miejsca, gdzie możesz uzyskać pomoc, podzielić się swoimi projektami, a także czerpać inspirację od innych twórców.

• Sztuczna Inteligencja (AI): Już teraz AI wspomaga projektowanie, automatyzując powtarzalne zadania i optymalizując konstrukcje. W przyszłości jej rola będzie jeszcze większa.
• Integracja z VR/AR: Projektowanie w wirtualnej i rozszerzonej rzeczywistości staje się coraz bardziej powszechne, oferując nowe, immersyjne sposoby pracy i prezentacji.
• Projektowanie generatywne: Algorytmy tworzą optymalne formy na podstawie zdefiniowanych parametrów, co znajduje zastosowanie w inżynierii i designie.
