Druk 3D to fascynująca technologia, która pozwala przenieść cyfrowy pomysł prosto do świata fizycznego. Zrozumienie jej podstawowych zasad działania otwiera drzwi do świata, gdzie tworzenie niestandardowych przedmiotów, prototypów czy nawet części zamiennych staje się dostępne na wyciągnięcie ręki. W tym artykule przyjrzymy się, jak ten proces wygląda krok po kroku, jakie technologie i materiały stoją za tą innowacją oraz gdzie znajduje ona swoje praktyczne zastosowanie.
Druk 3D jak cyfrowy projekt staje się fizycznym przedmiotem warstwa po warstwie?
- Druk 3D to technologia wytwarzania przyrostowego, która buduje trójwymiarowe obiekty poprzez nakładanie kolejnych warstw materiału na podstawie cyfrowego modelu.
- Proces druku 3D składa się z trzech głównych etapów: modelowania 3D, "cięcia" modelu na warstwy (slicing) oraz właściwego drukowania.
- Najpopularniejsze technologie druku 3D to FDM (z filamentów), SLA (z żywic fotopolimerowych) i SLS (ze sproszkowanych polimerów).
- Materiały eksploatacyjne obejmują różnorodne filamenty (np. PLA, PET-G, ABS) oraz płynne żywice, dostosowane do specyficznych zastosowań.
- Druk 3D znajduje szerokie zastosowanie od szybkiego prototypowania w przemyśle, przez medycynę, aż po edukację i domowe hobby.
Druk 3D: Technologia, która zmienia świat
Kiedy mówimy o druku 3D, mamy na myśli proces, który nazywamy wytwarzaniem przyrostowym, czyli "additive manufacturing". W przeciwieństwie do tradycyjnych metod obróbki, gdzie materiał jest usuwany z większego bloku (jak rzeźbienie w kamieniu), druk 3D polega na stopniowym dodawaniu materiału. Wyobraź sobie, że budujesz coś z klocków każda kolejna warstwa dodaje nowy element, aż do momentu, gdy cały obiekt jest gotowy. To właśnie ta zasada warstwa po warstwie jest fundamentalna dla zrozumienia, jak działa drukarka 3D.
Porównując drukarkę 3D do tej zwykłej, którą znamy z biura, można dostrzec pewne podobieństwo: obie nanoszą materiał warstwowo. Jednak tam, gdzie zwykła drukarka tworzy obraz na płaskiej powierzchni (dwie wymiary), drukarka 3D buduje obiekt w przestrzeni (trzy wymiary). Zamiast tuszu na papierze, mamy tu do czynienia z różnorodnymi materiałami, które są precyzyjnie układane, tworząc fizyczny przedmiot.
Od cyfrowego pomysłu do fizycznego przedmiotu: Jak działa druk 3D krok po kroku?

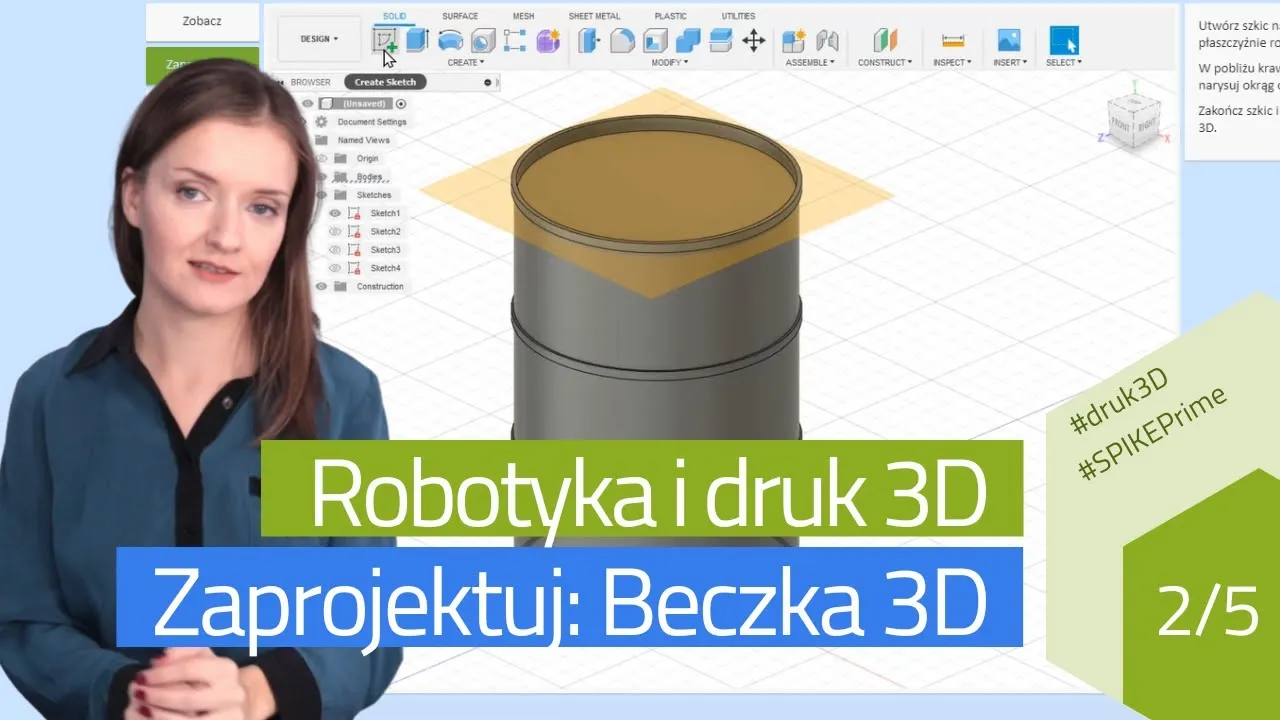

Pierwszym i kluczowym etapem w procesie druku 3D jest stworzenie cyfrowego modelu 3D. Można to zrobić na kilka sposobów. Po pierwsze, można skorzystać z oprogramowania typu CAD (Computer-Aided Design), które pozwala na zaprojektowanie obiektu od podstaw. Dla początkujących, którzy dopiero chcą zgłębić tajniki druku 3D, znacznie łatwiejszym rozwiązaniem jest pobranie gotowych modeli z internetowych repozytoriów. Najpopularniejszym formatem plików dla modeli 3D przeznaczonych do druku jest STL (Standard Tessellation Language), który opisuje geometrię powierzchni obiektu.
Gdy mamy już gotowy model 3D, potrzebujemy narzędzia, które przygotuje go do druku. Tutaj wkracza oprogramowanie typu slicer, takie jak popularne Cura czy PrusaSlicer. Jego zadaniem jest "pokrojenie" trójwymiarowego modelu na setki, a nawet tysiące cienkich, poziomych warstw. Następnie slicer generuje plik z rozszerzeniem G-code. Jest to swoista "instrukcja obsługi" dla drukarki, zawierająca szczegółowe polecenia dotyczące każdego ruchu głowicy drukującej, precyzyjnej temperatury pracy, ilości podawanego materiału i wielu innych parametrów niezbędnych do poprawnego wydruku.
Ostatnim etapem jest samo drukowanie. Drukarka 3D odczytuje plik G-code i rozpoczyna proces budowania obiektu. W zależności od wybranej technologii, może to być topienie i wyciskanie plastiku, utwardzanie żywicy światłem UV lub spiekanie proszku laserem. Maszyna precyzyjnie wykonuje polecenia zawarte w G-code, nakładając kolejną warstwę materiału na poprzednią, aż do momentu, gdy cały obiekt zostanie uformowany zgodnie z cyfrowym projektem.
Nie jedna, a wiele technologii: Poznaj najpopularniejsze metody druku 3D

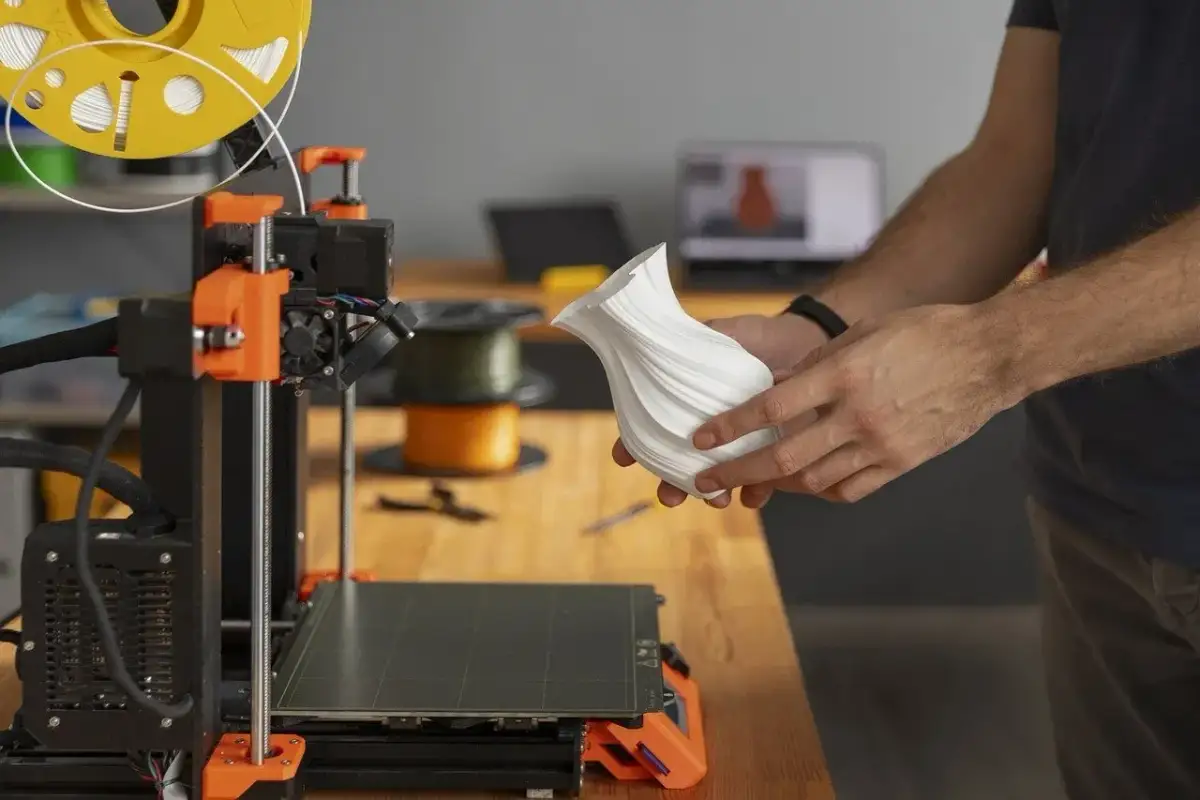

Technologia FDM, znana również jako FFF (Fused Filament Fabrication), jest zdecydowanie najczęściej spotykana w drukarkach domowych i biurowych. Jej działanie polega na tym, że termoplastyczny materiał w postaci żyłki, czyli filamentu, jest podgrzewany i topiony w rozgrzanej dyszy. Następnie dysza, poruszając się po zadanej ścieżce, wyciska roztopiony materiał, tworząc kolejne warstwy obiektu. Jest to technologia stosunkowo prosta w obsłudze i oferuje szeroki wybór materiałów w przystępnych cenach.
Technologia SLA (Stereolithography) działa na zupełnie innej zasadzie. Wykorzystuje ona płynną żywicę fotopolimerową, która ma zdolność utwardzania pod wpływem światła ultrafioletowego. W drukarce SLA, precyzyjna wiązka lasera UV jest skierowana na powierzchnię żywicy, utwardzając ją warstwa po warstwie zgodnie z kształtem przekroju modelu. Ta metoda pozwala na uzyskanie wydruków o niezwykle wysokiej dokładności i gładkości powierzchni, co jest cenione w zastosowaniach wymagających detali.
SLS (Selective Laser Sintering) to technologia przeznaczona głównie do zastosowań przemysłowych. Polega ona na wykorzystaniu lasera dużej mocy do selektywnego spiekania cząsteczek sproszkowanego materiału polimerowego, najczęściej poliamidu. Laser topi i łączy ze sobą drobinki proszku w miejscach, gdzie ma powstać obiekt. Po zakończeniu procesu, wydrukowany element jest wyciągany z niezesztywniałego proszku, który może być ponownie wykorzystany. Technologia SLS pozwala na tworzenie bardzo wytrzymałych części o skomplikowanej geometrii, często bez potrzeby stosowania podpór.
| Technologia | Charakterystyka i zastosowanie |
|---|---|
| FDM/FFF | Topienie i wyciskanie filamentu przez dyszę. Najpopularniejsza, przystępna cenowo, idealna do prototypowania, edukacji, zastosowań domowych. |
| SLA | Utwardzanie żywicy fotopolimerowej laserem UV. Wysoka precyzja, gładkie powierzchnie. Stosowana w jubilerstwie, stomatologii, tworzeniu modeli. |
| SLS | Spiekanie proszku polimerowego laserem. Wytrzymałe części, skomplikowana geometria, brak potrzeby podpór. Głównie zastosowania przemysłowe, produkcja funkcjonalnych komponentów. |
Budulec ma znaczenie: Z jakich materiałów powstają wydruki 3D?
- PLA (Polylactic Acid): Jeden z najpopularniejszych filamentów, łatwy w druku, biodegradowalny (pochodzi ze źródeł odnawialnych, np. kukurydzy). Idealny do tworzenia modeli, figurek i prototypów, gdzie nie jest wymagana wysoka wytrzymałość mechaniczna ani termiczna.
- PET-G (Polyethylene Terephthalate Glycol): Bardziej wytrzymały i odporny chemicznie niż PLA. Dobry wybór do drukowania funkcjonalnych części, pojemników czy elementów mechanicznych. Jest też stosunkowo łatwy w druku.
- ABS (Acrylonitrile Butadiene Styrene): Znany z materiałów używanych do produkcji klocków LEGO. Jest wytrzymały mechanicznie, odporny na uderzenia i wyższe temperatury. Wymaga jednak lepszej wentylacji podczas druku ze względu na wydzielane opary i często potrzebuje podgrzewanego stołu.
- TPU/FLEX (Thermoplastic Polyurethane): Filamenty elastyczne, przypominające gumę. Doskonałe do drukowania elementów amortyzujących, uszczelek, pokrowców na telefony czy innych obiektów wymagających giętkości.
Różnorodność płynnych żywic fotopolimerowych do druku w technologii SLA i DLP (Digital Light Processing) jest równie imponująca. Znajdziemy wśród nich:
- Żywice standardowe: Uniwersalne, oferujące dobrą jakość wydruku i szerokie zastosowanie.
- Żywice twarde (tough): Zwiększona wytrzymałość mechaniczna, przypominająca ABS, idealne do tworzenia funkcjonalnych części.
- Żywice elastyczne (flex): Pozwalają na uzyskanie wydruków o właściwościach gumowych, do zastosowań wymagających amortyzacji lub szczelności.
- Żywice odlewnicze (castable): Po wydrukowaniu i obróbce termicznej wypalają się bez popiołu, co czyni je idealnymi do tworzenia form odlewniczych w jubilerstwie i protetyce dentystycznej.
- Żywice biokompatybilne: Posiadają certyfikaty dopuszczające do kontaktu z ciałem ludzkim, stosowane w medycynie i stomatologii do produkcji implantów czy narzędzi.
Często pojawia się pytanie o drukowanie z materiałów takich jak metal czy drewno. Należy wyjaśnić, że choć istnieją filamenty z domieszkami proszku metalowego lub drewnianego (które po wydruku można dalej obrabiać, np. polerować, aby uzyskać wygląd metalu lub drewna), to prawdziwe drukowanie z litego metalu wymaga zupełnie innych, znacznie bardziej zaawansowanych i kosztownych technologii, takich jak druk 3D z proszków metali (np. SLM - Selective Laser Melting).
Do czego właściwie służy drukarka 3D? Praktyczne zastosowania
W przemyśle i motoryzacji druk 3D zrewolucjonizował proces tworzenia prototypów. Pozwala na szybkie iteracje projektowe, co znacząco skraca czas wprowadzania nowych produktów na rynek. Ponadto, jest wykorzystywany do produkcji części zamiennych na żądanie zamiast magazynować tysiące różnych elementów, można je wydrukować w momencie, gdy są potrzebne. Drukarki 3D znajdują również zastosowanie w tworzeniu niestandardowych narzędzi, przyrządów produkcyjnych czy uchwytów, optymalizując procesy wytwórcze.
W medycynie druk 3D otwiera nowe możliwości w tworzeniu spersonalizowanych rozwiązań. Lekarze mogą drukować dokładne modele anatomiczne pacjentów na podstawie skanów medycznych, co pozwala na precyzyjne planowanie skomplikowanych operacji. Powstają również indywidualnie dopasowane implanty, protezy kończyn czy nawet elementy protetyki stomatologicznej. Drukarki 3D są także wykorzystywane do produkcji specjalistycznych narzędzi chirurgicznych, dostosowanych do konkretnych procedur.
Dla edukacji, hobbystów i zastosowań domowych druk 3D jest nieocenionym narzędziem. Uczniowie i studenci mogą drukować modele edukacyjne, które ułatwiają zrozumienie skomplikowanych zagadnień z różnych dziedzin nauki. Hobbystom drukarki pozwalają na tworzenie własnych figurek, gadżetów, części do modeli RC (np. dronów) czy elementów do domowych projektów DIY. Wreszcie, druk 3D może pomóc w codziennym życiu, umożliwiając wydrukowanie brakującego elementu mebla, naprawę zepsutego uchwytu czy stworzenie spersonalizowanego organizera.
Chcesz zacząć? Pierwsze kroki w świecie druku 3D
- Łatwość obsługi: Na początek najlepiej wybrać drukarkę, która jest prosta w obsłudze i konfiguracji. Wiele modeli jest już częściowo złożonych i skalibrowanych, co znacznie ułatwia start.
- Budżet: Ceny drukarek 3D są bardzo zróżnicowane. Na rynku dostępne są zarówno bardzo tanie modele, jak i profesjonalne maszyny za dziesiątki tysięcy złotych. Warto określić swój budżet, pamiętając, że do ceny drukarki należy doliczyć koszt materiałów eksploatacyjnych.
- Technologia FDM na start: Dla większości początkujących, drukarki pracujące w technologii FDM są najlepszym wyborem. Są one najbardziej przystępne cenowo, a wybór materiałów jest ogromny.
Jeśli chodzi o oprogramowanie, to nie musisz być ekspertem od projektowania, aby zacząć przygodę z drukiem 3D. Jak wspomnieliśmy, istnieje mnóstwo stron z gotowymi modelami do pobrania. Jeśli jednak chcesz tworzyć własne projekty, na rynku dostępne są zarówno darmowe programy CAD (np. Tinkercad dla początkujących, Fusion 360 w wersji dla hobbystów), jak i profesjonalne, płatne pakiety. Podobnie jest ze slicerami darmowe programy jak Cura czy PrusaSlicer oferują bogactwo funkcji i są w zupełności wystarczające dla większości użytkowników.
- Adhezja do stołu: Jednym z najczęstszych problemów początkujących jest niedostateczne przyleganie pierwszej warstwy wydruku do stołu roboczego. Może to prowadzić do odklejania się modelu w trakcie druku. Rozwiązaniem jest odpowiednie poziomowanie stołu, stosowanie środków zwiększających przyczepność (klej w sztyfcie, lakier do włosów) lub drukowanie z tzw. "brim" lub "raft" w slicerze.
- "Nitkowanie" (Stringing): Zjawisko polegające na pojawianiu się cienkich nitek materiału między elementami wydruku, przypominających pajęczynę. Zwykle jest spowodowane zbyt wysoką temperaturą dyszy lub niewłaściwymi ustawieniami "retrakcji" (cofania filamentu) w slicerze.
- Dobór odpowiedniej temperatury: Każdy materiał ma swoje optymalne parametry druku, w tym temperaturę dyszy i stołu. Zbyt niska temperatura może skutkować słabym połączeniem warstw, a zbyt wysoka problemami z "nitkowaniem" lub deformacją wydruku. Warto eksperymentować z ustawieniami rekomendowanymi przez producenta filamentu.
