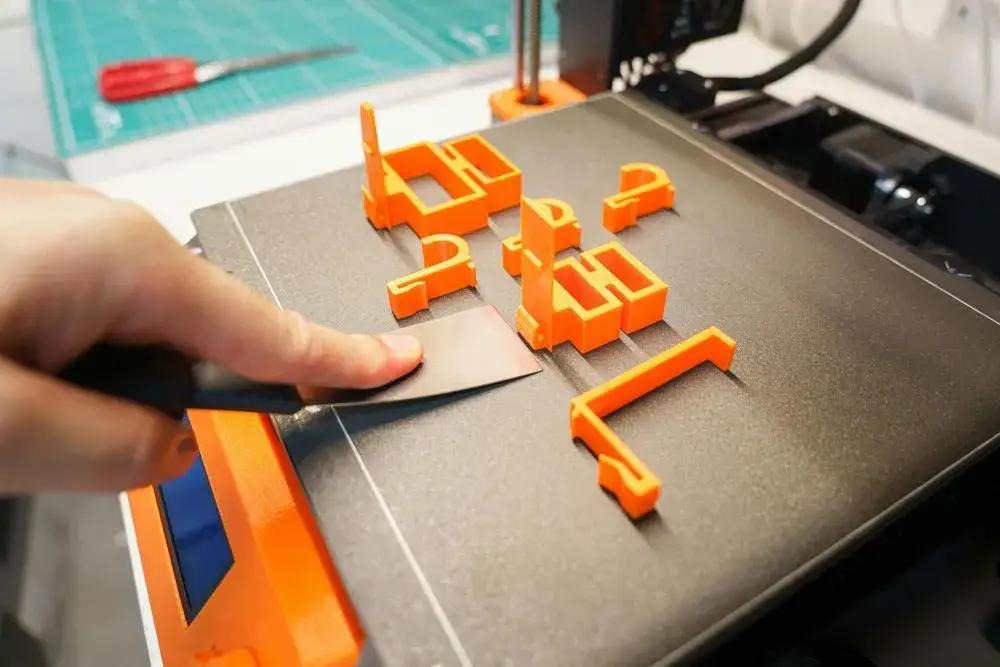

Jak zaprojektować wydruk 3D? Przewodnik krok po kroku

Projektowanie modeli do druku 3D może wydawać się skomplikowane, ale z odpowiednim przewodnikiem staje się intuicyjne. Ten artykuł to Twój kompleksowy przewodnik krok po kroku, który przeprowadzi Cię od pierwszego pomysłu do gotowego pliku, który możesz wysłać do drukarki. Dowiesz się, jakie narzędzia wybrać, jakie zasady stosować i jak unikać najczęstszych błędów, aby Twoje wydruki były udane za każdym razem.

Od pomysłu do fizycznego obiektu: zrozumienie procesu projektowania

Cały proces tworzenia fizycznego obiektu za pomocą druku 3D zaczyna się od koncepcji. Następnie ten pomysł przekształca się w cyfrowy model, tworzony za pomocą specjalistycznego oprogramowania. To właśnie na etapie projektowania cyfrowego decydujemy o kształcie, wymiarach i szczegółach naszego przyszłego przedmiotu. Jakość i powodzenie całego wydruku w dużej mierze zależą od tego, jak dobrze ten model zostanie zaprojektowany, uwzględniając ograniczenia technologii druku 3D. Bez solidnego fundamentu w postaci dobrze przygotowanego modelu, nawet najlepsza drukarka i materiał nie zagwarantują sukcesu.

Czym różni się modelowanie 3D od projektowania pod druk?

Chociaż terminy "modelowanie 3D" i "projektowanie pod druk 3D" mogą brzmieć podobnie, istnieje między nimi kluczowa różnica. Ogólne modelowanie 3D skupia się na tworzeniu wizualnie atrakcyjnych lub funkcjonalnych modeli do celów cyfrowych, takich jak gry komputerowe, filmy animowane czy wizualizacje architektoniczne. W tym kontekście nie zawsze trzeba martwić się o fizyczne ograniczenia. Natomiast projektowanie pod druk 3D wymaga uwzględnienia specyficznych wymagań technologii druku, zwłaszcza popularnej metody FDM (Fused Deposition Modeling). Musimy pamiętać o takich aspektach jak minimalna grubość ścianek, kąty zwisów, konieczność stosowania podpór, właściwości mechaniczne materiału czy skurcz podczas stygnięcia. Ignorowanie tych czynników może sprawić, że nawet idealnie wyglądający w programie model okaże się niemożliwy do wydrukowania lub będzie bardzo słabej jakości.

Najczęstsze frustracje początkujących: jak ich uniknąć już na starcie?

Wielu początkujących entuzjastów druku 3D napotyka na podobne problemy, które często wynikają z niedostatecznej wiedzy na temat specyfiki tej technologii. Jedną z najczęstszych frustracji są zbyt cienkie ścianki, które łatwo pękają lub się deformują podczas druku. Świadome projektowanie z uwzględnieniem minimalnej dopuszczalnej grubości ścianki, zazwyczaj około 1 mm dla druku FDM, pozwala uniknąć tego problemu. Kolejnym wyzwaniem jest nieszczelność modelu czyli model, który nie tworzy jednolitej, zamkniętej bryły. Taki błąd uniemożliwia programowi tnącemu (slicerowi) poprawne wygenerowanie ścieżek druku. Kluczowe jest również ignorowanie orientacji wydruku. Wytrzymałość modelu drukowanego w technologii FDM jest znacznie niższa wzdłuż osi Z, dlatego należy tak zorientować model na stole roboczym, aby kluczowe dla jego funkcji elementy były drukowane w najmocniejszym kierunku. Wreszcie, początkujący często zapominają o zwisach (overhangs) i potrzebie stosowania podpór. Projektowanie z uwzględnieniem maksymalnego kąta zwisu (zwykle 45-60 stopni bez podpór) znacząco ułatwia proces druku i poprawia jakość powierzchni. Pamiętając o tych podstawowych zasadach już na etapie tworzenia modelu, możemy zaoszczędzić sobie wielu problemów i nieudanych wydruków.

Jakie oprogramowanie do projektowania 3D wybrać na początek i dla zaawansowanych?

Darmowe i idealne na start: poznaj Tinkercad i FreeCAD

Dla osób dopiero rozpoczynających swoją przygodę z projektowaniem 3D, kluczowe jest wybranie narzędzia, które nie przytłoczy złożonością, a jednocześnie pozwoli szybko zobaczyć efekty swojej pracy. Tinkercad jest powszechnie uznawany za idealny punkt startowy. Działa w przeglądarce internetowej, co oznacza, że nie wymaga instalacji, a jego interfejs jest niezwykle intuicyjny. Pozwala na łatwe łączenie i modyfikowanie podstawowych kształtów, co jest doskonałe do tworzenia prostych modeli. Inną godną polecenia darmową opcją jest FreeCAD. To narzędzie oparte na modelowaniu parametrycznym, co oznacza, że można łatwo modyfikować wymiary i parametry obiektu po jego stworzeniu. Jest bardziej techniczne niż Tinkercad, ale oferuje większe możliwości przy bardziej złożonych projektach. Warto również wspomnieć o Blenderze, który choć ma stromą krzywą uczenia, jest potężnym narzędziem do modelowania organicznego i rzeźbienia, a także o SketchUp Free, który jest świetny do projektowania architektonicznego i prostych modeli.

Gdy chcesz czegoś więcej: potęga Blendera i Fusion 360 dla hobbystów

Gdy podstawy projektowania są już opanowane, a potrzeby stają się bardziej zaawansowane, warto przyjrzeć się potężniejszym, choć wciąż dostępnym w przystępnych cenach lub darmowych (do użytku niekomercyjnego) narzędziom. Blender to niezwykle wszechstronne oprogramowanie, które poza modelowaniem tradycyjnym, oferuje zaawansowane funkcje rzeźbienia cyfrowego, co jest idealne do tworzenia organicznych kształtów, postaci czy szczegółowych tekstur. Jego możliwości są ogromne, ale wymaga poświęcenia czasu na naukę. Autodesk Fusion 360 to kolejne narzędzie, które zdobyło ogromną popularność wśród hobbystów i małych firm. Jest to oprogramowanie oparte na chmurze, które łączy w sobie narzędzia do modelowania parametrycznego, bezpośredniego, analizy i CAM. Dzięki możliwości darmowego użytku niekomercyjnego, stało się standardem dla wielu twórców.

Czy potrzebujesz płatnych narzędzi? Kiedy warto zainwestować w profesjonalny software?

Dla większości hobbystów i nawet wielu małych firm, darmowe lub niedrogie oprogramowanie, takie jak Fusion 360 czy Blender, w zupełności wystarcza do tworzenia wysokiej jakości modeli do druku 3D. Jednak w pewnych sytuacjach inwestycja w profesjonalne, płatne oprogramowanie staje się uzasadniona. Dotyczy to przede wszystkim złożonych projektów inżynieryjnych, gdzie wymagana jest precyzja na poziomie mikrometrów, zaawansowane analizy wytrzymałościowe, symulacje czy integracja z innymi systemami produkcyjnymi. Narzędzia takie jak SolidWorks czy Autodesk Inventor oferują rozbudowane biblioteki komponentów, zaawansowane moduły do projektowania form wtryskowych, blach czy konstrukcji spawanych, które są kluczowe w przemyśle. Jeśli Twoje projekty mają charakter komercyjny, wymagają certyfikacji lub są częścią większego procesu produkcyjnego, profesjonalny software może okazać się niezbędny do osiągnięcia wymaganej jakości i efektywności.

Złote zasady projektowania, które zapewnią sukces Twoim wydrukom

Grubość ścianki: jak cienko możesz zejść, by model się nie rozpadł?

Jednym z fundamentalnych aspektów projektowania pod druk 3D, szczególnie w technologii FDM, jest odpowiednia grubość ścianek. Zbyt cienkie ścianki są kruche, mogą się łamać podczas druku lub po jego zakończeniu, a także mogą nie zostać poprawnie odwzorowane przez drukarkę. Minimalna zalecana grubość ścianki zazwyczaj mieści się w przedziale od 0,8 mm do 1,2 mm, choć często podaje się minimum 1 mm jako bezpieczną wartość, która zapewnia dobrą wytrzymałość i jest wielokrotnością typowej średnicy dyszy (np. 0,4 mm). Oczywiście, zależność ta jest bardziej złożona i zależy od konkretnego materiału oraz ustawień drukarki, ale trzymanie się tej zasady minimalizuje ryzyko niepowodzenia.

Magiczna zasada 45 stopni: wszystko, co musisz wiedzieć o zwisach (overhangs)

Zwis, czyli element modelu, który jest drukowany w powietrzu, stanowi jedno z największych wyzwań w druku 3D. W technologii FDM drukarka jest w stanie poradzić sobie z drukowaniem materiału bez bezpośredniego podparcia, o ile kąt nachylenia tego elementu względem pionu nie przekracza pewnej wartości. Zazwyczaj mówi się o zasadzie 45-60 stopni. Elementy o mniejszym nachyleniu mogą być drukowane bez podpór, ponieważ tworzywo ma wystarczające oparcie na poprzedniej warstwie. Gdy kąt nachylenia przekracza te wartości, materiał zaczyna opadać, tworząc nieestetyczne nitki lub powodując całkowite załamanie wydruku. W takich przypadkach konieczne jest zastosowanie podpór, które jednak wpływają na jakość powierzchni.

Podpory (supporty): kiedy są absolutnie konieczne i jak projektować, by ich unikać?

Podpory są nieodzownym elementem druku 3D, gdy projekt modelu zawiera znaczące zwisy lub mosty, które przekraczają możliwości technologiczne drukarki do samodzielnego ich wydrukowania. Są to tymczasowe struktury, które są drukowane pod wystającymi elementami, aby zapewnić im wsparcie podczas procesu tworzenia warstw. Jednakże, należy projektować modele tak, aby minimalizować potrzebę stosowania podpór. Powodów jest kilka: podpory wydłużają czas druku, zużywają więcej materiału, a ich usunięcie często pozostawia ślady na powierzchni modelu, pogarszając jego estetykę. W wielu przypadkach lepszym rozwiązaniem jest podzielenie skomplikowanego modelu na kilka prostszych części, które można wydrukować osobno, a następnie złożyć. Pozwala to uniknąć podpór i uzyskać czystsze, bardziej estetyczne wydruki.

Mosty nad przepaścią: jak drukarka radzi sobie z drukiem w powietrzu?

Technologia druku 3D FDM posiada pewną zdolność do tworzenia tzw. "mostów" czyli poziomych odcinków drukowanych w powietrzu, łączących dwa punkty. Dzieje się tak, gdy głowica drukująca przesuwa się z jednego punktu podparcia do drugiego, ekstrudując filament. Krótkie mosty, zazwyczaj do około 20-30 mm długości, są drukowane stosunkowo dobrze, ponieważ materiał ma wystarczająco dużo czasu, aby ostygnąć i stwardnieć, zanim opadnie zbyt mocno. Jednakże, długość mostów jest ograniczona. Próba wydrukowania zbyt długiego mostu bez podpór zazwyczaj kończy się niepowodzeniem, ponieważ materiał po prostu opada, tworząc niepożądane nitki lub całkowicie się załamując. Dlatego przy projektowaniu należy unikać długich, poziomych elementów bez podparcia.

Tolerancje i otwory: dlaczego projektowane części nie zawsze do siebie pasują?

Gdy projektujemy części, które mają ze sobą współpracować, kluczowe jest uwzględnienie tzw. tolerancji wymiarowych. Drukarki 3D, podobnie jak inne procesy produkcyjne, nie są idealnie precyzyjne. Dodatkowo, materiały używane w druku 3D, zwłaszcza termoplasty, kurczą się podczas stygnięcia. Oznacza to, że element wydrukowany może być nieco mniejszy niż jego wymiar w projekcie. Aby zapewnić poprawne pasowanie części, należy projektować je z odpowiednim zapasem. Dotyczy to zwłaszcza otworów zalecana minimalna średnica otworu, który drukarka jest w stanie poprawnie odwzorować, wynosi około 0,5 mm. Mniejsze otwory mogą zostać całkowicie "zaspawane" przez materiał. Warto również pamiętać, że otwory przeznaczone na śruby czy trzpienie często wymagają lekkiego powiększenia, aby zapewnić łatwy montaż.

Fundament to podstawa: znaczenie idealnie płaskiej powierzchni startowej

Pierwsza warstwa wydruku jest absolutnie kluczowa dla powodzenia całego procesu. Jeśli model nie będzie miał odpowiedniej podstawy, może się odkleić od stołu roboczego drukarki w trakcie drukowania, co doprowadzi do nieudanego wydruku. Dlatego model powinien posiadać co najmniej jedną płaską, poziomą powierzchnię, która będzie stanowiła jego podstawę. Ta powierzchnia powinna być na tyle duża, aby zapewnić stabilne przyleganie do stołu. W przypadku modeli, które z natury nie posiadają takiej płaskiej podstawy (np. kula), można ją dodać w procesie projektowania lub odpowiednio zorientować model na stole roboczym drukarki, tak aby jak największa jego część przylegała do powierzchni.

Projektowanie z myślą o technologii FDM: poznaj specyfikę druku warstwowego

Wytrzymałość wzdłuż osi Z: jak orientacja modelu wpływa na jego trwałość?

Jedną z fundamentalnych cech technologii FDM jest to, że wytrzymałość wydrukowanych części jest znacznie niższa wzdłuż osi Z (w pionie) niż w płaszczyźnie XY. Dzieje się tak, ponieważ poszczególne warstwy materiału są ze sobą sklejane, a siła wiązania między warstwami jest słabsza niż siła samego materiału. Dlatego świadoma orientacja modelu na stole roboczym jest kluczowa dla jego późniejszej wytrzymałości. Jeśli projektowany element będzie poddawany obciążeniom rozciągającym wzdłuż osi Z, należy go tak zorientować, aby te obciążenia działały w płaszczyźnie XY. Dodatkowo, odpowiednia orientacja może pomóc zminimalizować potrzebę stosowania podpór, co przekłada się na lepszą jakość powierzchni i krótszy czas druku.

Ostre rogi i drobne detale: co realnie jest w stanie "narysować" Twoja dysza?

Dysza drukarki 3D, przez którą przepływa roztopiony filament, ma określoną średnicę najczęściej 0,4 mm. Ta średnica stanowi fizyczne ograniczenie dla odwzorowania drobnych detali i ostrych narożników. Nawet jeśli w modelu cyfrowym zaprojektujemy bardzo ostry kąt, drukarka będzie musiała go zaokrąglić, ponieważ szerokość ekstrudowanego filamentu jest większa niż zero. Podobnie, bardzo drobne elementy, których szerokość jest mniejsza niż średnica dyszy, mogą nie zostać wydrukowane w ogóle lub będą bardzo słabo widoczne. Dlatego przy projektowaniu należy mieć na uwadze realne możliwości technologiczne i unikać tworzenia detali, które są zbyt małe, aby mogły zostać poprawnie odwzorowane przez drukarkę.

Warping i skurcz materiału: jak przeciwdziałać podwijaniu się wydruku już na etapie projektu?

Warping, czyli podwijanie się rogów wydruku do góry, oraz ogólny skurcz materiału to zjawiska, które wynikają z różnic temperatur podczas druku i stygnięcia. Gdy materiał stygnie, kurczy się, a jeśli proces ten nie przebiega równomiernie, może to prowadzić do naprężeń i deformacji. Chociaż głównym sposobem walki z warpingiem jest odpowiednie przygotowanie stołu roboczego drukarki (np. użycie kleju, kaptura), istnieją również pewne wskazówki projektowe, które mogą pomóc. Zaokrąglanie ostrych narożników modelu może zmniejszyć koncentrację naprężeń. Unikanie bardzo dużych, płaskich powierzchni, które są szczególnie podatne na warping, również jest korzystne. Czasem pomocne może być dodanie niewielkich "uszu" lub rantów na rogach modelu, które pomogą utrzymać go przyklejonego do stołu.

Unikaj tych błędów: pułapki projektowe dla początkujących

Nieszczelna siatka (non-manifold): dlaczego Twój slicer "nie widzi" modelu poprawnie?

Model 3D, który ma być drukowany, musi stanowić jednolitą, zamkniętą bryłę, czyli tzw. "manifold". Nieszczelna siatka (non-manifold) to model, który zawiera błędy, takie jak dziury, ściany stykające się tylko krawędzią, czy ściany skierowane w obie strony. Program tnący (slicer) potrzebuje spójnej geometrii, aby móc poprawnie wygenerować ścieżki druku. Gdy model jest nieszczelny, slicer nie wie, gdzie jest "wewnątrz" i "na zewnątrz" obiektu, co prowadzi do błędów w generowaniu G-code, brakujących fragmentów wydruku lub całkowitego odrzucenia modelu. Dlatego kluczowe jest, aby przed eksportem sprawdzić model pod kątem takich błędów i je naprawić.

Odwrócone normalne: niewidzialny błąd, który rujnuje wydruki

Każda ściana w siatce modelu 3D ma przypisaną "normalną" wektor wskazujący, w którą stronę ta ściana jest skierowana (na zewnątrz lub do wewnątrz modelu). W większości programów do modelowania normalne są domyślnie skierowane na zewnątrz. Jednak czasami, w wyniku błędów podczas modelowania, niektóre ściany mogą mieć odwrócone normalne. Z perspektywy programu do modelowania, taki błąd może być niezauważalny, ponieważ ściany nadal tworzą zamkniętą powierzchnię. Jednak dla slicera odwrócone normalne oznaczają "dziurę" w modelu, co prowadzi do tych samych problemów co nieszczelna siatka. Dlatego podczas weryfikacji modelu należy upewnić się, że wszystkie normalne są poprawnie skierowane na zewnątrz.

Ignorowanie skali: jak upewnić się, że Twój model ma właściwe wymiary?

Praca z niewłaściwą skalą lub jednostkami może być źródłem wielu frustracji. Jeśli projektujesz model w milimetrach, ale Twój slicer oczekuje cali, lub odwrotnie, wynikowy wydruk będzie miał zupełnie inne wymiary niż zamierzone. Dlatego tak ważne jest, aby zwrócić uwagę na jednostki używane w programie do modelowania i upewnić się, że są one zgodne z tym, czego oczekuje Twój slicer. Zazwyczaj jest to milimetry. Warto też przed eksportem sprawdzić wymiary modelu w programie do modelowania, aby mieć pewność, że są one poprawne i zgodne z Twoimi oczekiwaniami.

Zbyt duża złożoność: czy Twój projekt na pewno jest możliwy do wydrukowania?

Chociaż druk 3D pozwala na tworzenie bardzo skomplikowanych geometrii, nie oznacza to, że każdy, nawet najbardziej fantazyjny projekt, da się łatwo wydrukować. Należy znaleźć balans między złożonością projektu a jego możliwościami wydruku. Zbyt drobne detale, bardzo cienkie ścianki, ekstremalne zwisy czy skomplikowane wewnętrzne struktury mogą stanowić wyzwanie dla drukarki. Zawsze warto zastanowić się nad ograniczeniami technologicznymi: średnicą dyszy, maksymalnym kątem zwisu, potrzebą stosowania podpór oraz właściwościami używanego materiału. Czasem uproszczenie projektu lub podzielenie go na mniejsze części może znacząco ułatwić proces drukowania i poprawić jakość końcowego produktu.

Ostatnia prosta: jak przygotować i wyeksportować plik do druku 3D?

STL, OBJ czy 3MF? Który format pliku wybrać i dlaczego STL wciąż jest królem?

Po ukończeniu projektowania modelu, należy go wyeksportować do formatu pliku, który będzie zrozumiały dla programu tnącego (slicera). Najpopularniejszym i najczęściej używanym formatem jest STL (Stereolithography). Jest to standard branżowy, który opisuje geometrię obiektu jako siatkę trójkątów. Jego główną wadą jest brak możliwości przechowywania informacji o kolorze czy teksturze. Format OBJ jest bardziej wszechstronny i może zawierać dane o kolorach oraz teksturach, co jest przydatne w bardziej zaawansowanych zastosowaniach. 3MF to nowszy format, który ma na celu zastąpienie STL, oferując bogatsze możliwości, w tym przechowywanie informacji o materiałach i ustawieniach druku w jednym pliku. Mimo swoich zalet, 3MF nie jest jeszcze tak powszechnie wspierany jak STL, dlatego ten ostatni nadal dominuje.

Format pliku	Kluczowe cechy
STL	Najpopularniejszy, opisuje geometrię jako siatkę trójkątów, brak informacji o kolorze/teksturze.
OBJ	Może przechowywać informacje o kolorze i teksturach.
3MF	Nowoczesny, kompleksowy format, może zawierać geometrię, kolory, materiały i ustawienia druku. Mniej popularny niż STL.

Finalna inspekcja: narzędzia do sprawdzania i naprawy błędów w modelu

Zanim wyślesz swój model do druku, niezwykle ważne jest przeprowadzenie jego finalnej inspekcji pod kątem błędów. Istnieje wiele narzędzi, które mogą w tym pomóc. Autodesk Meshmixer to darmowe i potężne oprogramowanie, które pozwala na dokładne analizowanie siatki modelu, wykrywanie i naprawę błędów takich jak nieszczelności, odwrócone normalne czy ostre krawędzie. Wiele programów CAD, takich jak Fusion 360 czy FreeCAD, również posiada wbudowane narzędzia do sprawdzania integralności siatki. Upewnienie się, że model jest "czysty" i wolny od błędów, jest kluczowe dla uniknięcia problemów podczas procesu cięcia i drukowania.

Eksport w praktyce: kluczowe ustawienia, o których nie możesz zapomnieć

Podczas eksportowania modelu do formatu pliku, takiego jak STL, warto zwrócić uwagę na kilka kluczowych ustawień. Jednym z nich jest rozdzielczość siatki. Wyższa rozdzielczość oznacza więcej trójkątów opisujących powierzchnię modelu, co przekłada się na dokładniejsze odwzorowanie detali, ale także na większy rozmiar pliku. Zbyt niska rozdzielczość może sprawić, że powierzchnia modelu będzie widocznie "schodkowa". Ważne jest również upewnienie się, że eksportujesz model w odpowiednich jednostkach (zazwyczaj milimetrach). Niektóre programy pozwalają również na eksportowanie z uwzględnieniem normalnych, co jest dobrą praktyką.

Od projektu do G-code: rola slicera w procesie drukowania

Gdy Twój model jest już gotowy i wyeksportowany do odpowiedniego formatu pliku, ostatnim krokiem przed drukiem jest użycie programu typu "slicer". Slicer, taki jak popularne PrusaSlicer, Cura czy Simplify3D, jest kluczowym elementem procesu drukowania. Jego zadaniem jest "pokrojenie" cyfrowego modelu na setki lub tysiące cienkich warstw i przetłumaczenie tej informacji na język zrozumiały dla drukarki 3D czyli na kod G-code. W slicerze ustawiasz wszystkie parametry druku: wysokość warstwy, prędkość druku, temperatury głowicy i stołu, rodzaj i gęstość wypełnienia, a także generowanie podpór. Po zakończeniu tego procesu, slicer tworzy plik G-code, który jest następnie przesyłany do drukarki, aby ta mogła rozpocząć fizyczne tworzenie obiektu.
