Jak działa drukarka 3D? Poznaj zasady, technologie i materiały

Ten artykuł wyjaśnia, jak działają drukarki 3D, demistyfikując proces wytwarzania przyrostowego. Dowiesz się, na czym polega ta technologia, poznasz jej kluczowe etapy, najpopularniejsze metody druku oraz rodzaje materiałów, co pozwoli Ci zrozumieć jej rewolucyjny potencjał i zastosowania w codziennym życiu.

Druk 3D rewolucja w tworzeniu przedmiotów

Druk 3D to technologia, która zrewolucjonizowała sposób, w jaki myślimy o produkcji i tworzeniu fizycznych obiektów. Zamiast tradycyjnych metod, które często polegają na obróbce skrawaniem, czyli usuwaniu materiału z większego bloku, druk 3D działa na zasadzie wytwarzania przyrostowego. Oznacza to, że obiekty budowane są warstwa po warstwie, od podstawy aż po finalny kształt. Ta innowacyjna metoda otwiera drzwi do tworzenia złożonych geometrii, personalizowanych przedmiotów i prototypów w sposób, który wcześniej był nieosiągalny. Właśnie ta zdolność do przekształcania cyfrowych projektów w namacalne przedmioty sprawia, że druk 3D jest tak potężnym narzędziem, znajdującym zastosowanie w coraz szerszym spektrum dziedzin od przemysłu, przez medycynę, aż po nasze domowe warsztaty.

Fundamentalną koncepcją, na której opiera się druk 3D, jest właśnie wytwarzanie przyrostowe. W odróżnieniu od metod subtraktywnych, gdzie materiał jest usuwany (np. przez frezowanie czy toczenie), tutaj budujemy obiekt od zera, dodając materiał w precyzyjnie określonych miejscach. Wyobraźmy sobie to jak budowanie z klocków, ale na mikroskopijnym poziomie każda kolejna warstwa idealnie dopasowuje się do poprzedniej, tworząc spójną całość. To właśnie ta warstwowa natura procesu pozwala na realizację niezwykle skomplikowanych kształtów, które byłyby trudne lub niemożliwe do wykonania tradycyjnymi metodami. Jest to prawdziwa zmiana paradygmatu w inżynierii i projektowaniu.

Jak drukarka 3D przekształca pomysł w rzeczywistość?

Cała magia druku 3D zaczyna się od pomysłu, który musi zostać przełożony na język zrozumiały dla maszyny. Pierwszym i kluczowym krokiem jest stworzenie cyfrowego modelu 3D. Można to zrobić samodzielnie, korzystając z oprogramowania typu CAD (Computer-Aided Design), takiego jak popularne i łatwe w obsłudze TinkerCAD, bardziej zaawansowane Autodesk Fusion 360, czy profesjonalne narzędzia jak Blender. Alternatywnie, jeśli nie czujemy się na siłach, by projektować od podstaw, możemy skorzystać z ogromnej liczby gotowych modeli dostępnych w internecie, na platformach takich jak Thingiverse czy MyMiniFactory. To właśnie ten cyfrowy plik jest punktem wyjścia do stworzenia fizycznego obiektu.

Gdy mamy już gotowy model 3D, czas na jego przygotowanie do druku. Tutaj do akcji wkracza oprogramowanie zwane "slicerem". Program ten, jak sama nazwa wskazuje, "tnie" nasz trójwymiarowy model na setki, a nawet tysiące cienkich, poziomych warstw. Następnie, na podstawie tych warstw, generuje on szczegółowe instrukcje dla drukarki. Najpopularniejsze slicery to Cura, PrusaSlicer czy Simplify3D. To w tym programie ustawiamy parametry druku, takie jak temperatura, prędkość, wypełnienie czy rodzaj podpór, które są niezbędne do poprawnego odwzorowania modelu. Decyzje podjęte w slicerze mają bezpośredni wpływ na jakość i wytrzymałość finalnego wydruku.

Instrukcje wygenerowane przez slicer zapisywane są w formacie zwanym G-code. Jest to w zasadzie "przepis" dla drukarki, zawierający precyzyjne polecenia dotyczące każdego ruchu głowicy drukującej, temperatury, prędkości podawania materiału i wielu innych parametrów. Drukarka 3D odczytuje ten kod linijka po linijce i wykonuje zawarte w nim instrukcje. Można powiedzieć, że G-code to język, w którym rozmawiamy z naszą drukarką, tłumacząc jej, jak ma krok po kroku zbudować nasz projekt. Bez tego kodu, drukarka nie wiedziałaby, co ma robić.

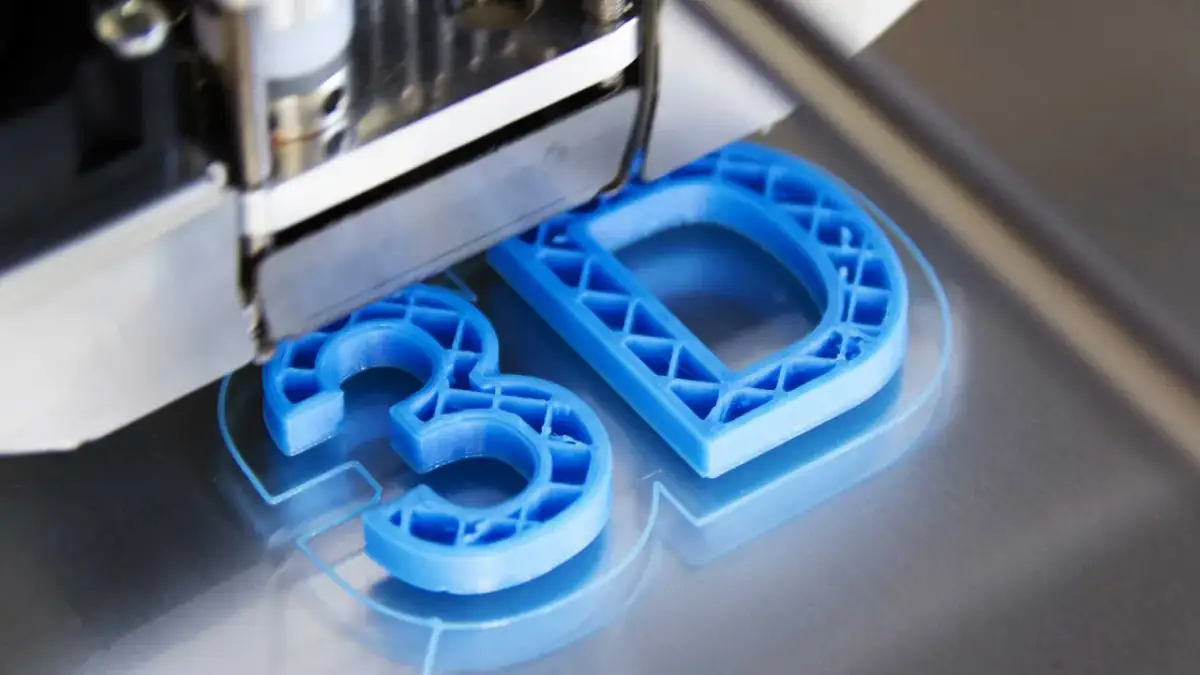

Ostatnim, najbardziej ekscytującym etapem jest samo drukowanie. Po wgraniu G-code do drukarki (zazwyczaj za pomocą karty SD lub przez połączenie USB), maszyna rozpoczyna pracę. Głowica drukująca, podgrzewając materiał do odpowiedniej temperatury, zaczyna nanosić go warstwa po warstwie na stół roboczy, zgodnie z wytycznymi z G-code. Proces ten może trwać od kilkunastu minut do wielu godzin, w zależności od wielkości i złożoności obiektu. Obserwowanie, jak z pustego stołu stopniowo wyłania się fizyczny przedmiot, jest fascynującym doświadczeniem, które pokazuje potęgę tej technologii.

Najpopularniejsze technologie druku 3D która wybrać?

Na rynku dostępnych jest kilka głównych technologii druku 3D, z których każda ma swoje unikalne cechy, zalety i wady. Wybór odpowiedniej metody zależy od naszych potrzeb, budżetu i oczekiwań co do jakości oraz zastosowania drukowanych obiektów. Dwie najpopularniejsze technologie, z którymi najczęściej spotykają się początkujący, to FDM i SLA.

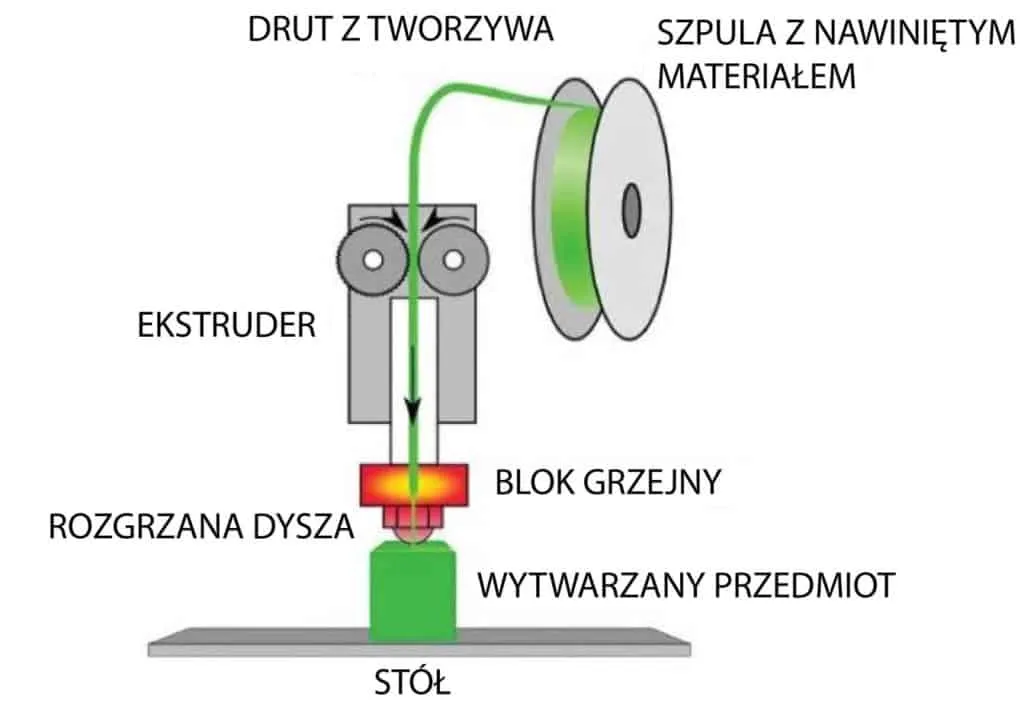

Technologia FDM (Fused Deposition Modeling), znana również jako FFF (Fused Filament Fabrication), jest zdecydowanie najbardziej rozpowszechnioną i przystępną cenowo metodą druku 3D. Działa ona na zasadzie topienia termoplastycznego filamentu (plastikowej żyłki nawiniętej na szpulę) i precyzyjnego wyciskania go przez podgrzewaną dyszę na stół roboczy. Materiał zastyga, tworząc kolejną warstwę. FDM jest idealnym wyborem dla hobbystów, edukacji i szybkiego prototypowania, oferując dobrą równowagę między kosztem a jakością.

Technologia SLA (Stereolitografia) to jedna z najstarszych i jednocześnie najbardziej precyzyjnych metod druku 3D. W tym procesie wykorzystuje się ciekłą, światłoczułą żywicę fotopolimeryczną, która jest utwardzana warstwa po warstwie za pomocą precyzyjnej wiązki lasera UV. SLA pozwala na uzyskanie bardzo gładkich powierzchni i niezwykle drobnych detali, co czyni ją doskonałym wyborem do zastosowań wymagających wysokiej dokładności, takich jak produkcja biżuterii, modeli stomatologicznych czy miniaturowych elementów.

Trzecią ważną technologią jest SLS (Selective Laser Sintering). Jest to bardziej zaawansowana metoda, polegająca na selektywnym spiekaniu sproszkowanego materiału najczęściej poliamidu za pomocą lasera. Laser topi drobinki proszku, łącząc je ze sobą i budując obiekt warstwa po warstwie. Ogromną zaletą SLS jest możliwość tworzenia bardzo wytrzymałych i funkcjonalnych części, które mogą być stosowane w przemyśle. Co więcej, niespieczony proszek stanowi naturalne podparcie dla drukowanej konstrukcji, co eliminuje potrzebę stosowania skomplikowanych struktur podporowych, nawet przy bardzo złożonych geometriach.

Poniższa tabela zestawia kluczowe różnice między tymi technologiami, aby ułatwić wybór:

Technologia	Zasada działania	Kluczowe cechy / Zastosowanie
FDM/FFF	Topienie i wytłaczanie filamentu	Przystępna cena, łatwość użycia, domowe warsztaty, prototypy
SLA	Utwardzanie żywicy światłem UV	Wysoka precyzja, gładkie powierzchnie, biżuteria, stomatologia, detale
SLS	Spiekanie proszku laserem	Wytrzymałość, złożone geometrie bez podpór, przemysł, funkcjonalne części

Budowa drukarki 3D FDM poznaj jej komponenty

Zrozumienie budowy drukarki 3D, zwłaszcza tej najpopularniejszej typu FDM, pomaga docenić złożoność procesu i potencjalne problemy, które mogą się pojawić. Podstawowa konstrukcja składa się z kilku kluczowych elementów, które współpracują ze sobą, aby stworzyć fizyczny obiekt z cyfrowego projektu.

Na samym dole mamy ramę drukarki. Jest to jej szkielet, który musi być odpowiednio sztywny i stabilny, aby zapewnić precyzję ruchów. Wszelkie drgania czy luzy w ramie mogą negatywnie wpłynąć na jakość wydruku. Na ramie zamocowany jest stół roboczy płaska powierzchnia, na której budowany jest obiekt. W wielu drukarkach FDM stół jest podgrzewany, co pomaga zapobiegać odkształceniom drukowanego materiału, szczególnie w przypadku tworzyw takich jak ABS. Dobre przyleganie pierwszej warstwy do stołu jest absolutnie kluczowe dla sukcesu całego wydruku.

Kolejnym ważnym elementem jest ekstruder. To mechanizm, który pobiera filament ze szpuli i podaje go do głowicy drukującej. Ekstruder musi zapewnić stałe i kontrolowane tempo podawania materiału. Bezpośrednio za ekstruderem znajduje się głowica drukująca, znana również jako hotend. To właśnie tutaj filament jest podgrzewany do temperatury topnienia, a następnie precyzyjnie wyciskany przez niewielką dyszę. Hotend jest sercem drukarki FDM, odpowiedzialnym za dokładne nanoszenie roztopionego materiału warstwa po warstwie.

Materiały do druku 3D wybierz odpowiedni dla swojego projektu

Wybór odpowiedniego materiału to jeden z najważniejszych czynników decydujących o sukcesie wydruku 3D. Różnorodność dostępnych filamentów i żywic pozwala na dopasowanie właściwości materiału do konkretnego zastosowania, od prostych prototypów po wytrzymałe części funkcjonalne.

Dla drukarek FDM podstawowym materiałem są filamenty, czyli tworzywa sztuczne w formie cienkiej żyłki nawiniętej na szpulę. Oto kilka najpopularniejszych typów:

• PLA (polilaktyd): Jest to najczęściej wybierany filament przez początkujących. Jest łatwy w druku, stosunkowo tani, biodegradowalny i występuje w ogromnej gamie kolorów. Idealnie nadaje się do tworzenia prototypów, modeli ozdobnych i elementów, które nie będą narażone na wysokie temperatury czy duże obciążenia.
• PET-G: Stanowi świetny kompromis między łatwością druku PLA a wytrzymałością ABS. Jest bardziej odporny chemicznie i termicznie niż PLA, a jednocześnie mniej podatny na skurcz podczas druku. Dobry wybór do tworzenia części funkcjonalnych, pojemników czy elementów mechanicznych.
• ABS: Znany z wysokiej wytrzymałości mechanicznej i odporności na wysokie temperatury. Jest to materiał stosowany w wielu produktach codziennego użytku. Jego wadą jest jednak większa trudność w druku wymaga podgrzewanego stołu i dobrej wentylacji ze względu na wydzielane opary.
• TPU (elastyczne): Ten filament pozwala na drukowanie obiektów, które są giętkie i elastyczne, podobne do gumy. Świetnie nadaje się do tworzenia etui na telefony, uszczelek, amortyzatorów czy innych elementów wymagających amortyzacji.

Dla drukarek SLA i DLP, które wykorzystują światłoczułe żywice, wybór materiałów również jest szeroki:

• Standardowe żywice: Używane do ogólnych zastosowań, pozwalają na uzyskanie bardzo wysokiej szczegółowości i gładkich powierzchni. Idealne do tworzenia modeli, figurek czy prototypów wizualnych.
• Elastyczne żywice: Pozwalają na drukowanie obiektów, które mogą być zginane i ściskane, imitując właściwości gumy.
• Żywice odlewnicze: Specjalistyczne żywice, które po utwardzeniu mogą być wypalane bez pozostałości, co czyni je idealnymi do tworzenia form odlewniczych, np. w jubilerstwie.
• Żywice biokompatybilne: Materiały dopuszczone do kontaktu z ciałem ludzkim, stosowane w medycynie i stomatologii do tworzenia modeli protetycznych, narzędzi chirurgicznych czy implantów.

Jak dobrać odpowiedni materiał? Zastanów się, jakie są kluczowe wymagania Twojego projektu. Czy potrzebujesz dużej wytrzymałości mechanicznej? A może elastyczności? Czy obiekt będzie narażony na wysokie temperatury lub działanie chemikaliów? Czy kluczowa jest wysoka precyzja i gładkość powierzchni? Odpowiedzi na te pytania pomogą Ci wybrać filament lub żywicę, która najlepiej spełni Twoje oczekiwania. Nie bój się eksperymentować testowanie różnych materiałów to część nauki i odkrywania możliwości druku 3D.

Druk 3D w praktyce zastosowania w codziennym życiu

Druk 3D to nie tylko narzędzie dla inżynierów i projektantów. Coraz częściej znajduje on swoje miejsce w naszych domach, oferując praktyczne rozwiązania i otwierając nowe możliwości. Jednym z najbardziej oczywistych zastosowań jest naprawa i tworzenie części zamiennych. Zamiast wyrzucać zepsuty przedmiot, możemy wydrukować brakujący element czy to będzie uchwyt od szuflady, zaślepka od urządzenia, czy element obudowy sprzętu RTV. To nie tylko oszczędność pieniędzy, ale także krok w stronę bardziej zrównoważonego korzystania z zasobów.

Poza funkcją naprawczą, druk 3D pozwala na tworzenie przedmiotów w pełni spersonalizowanych. Chcesz mieć unikalny breloczek do kluczy z własnym inicjałem? A może niestandardowy organizer na biurko, idealnie dopasowany do Twoich potrzeb? Druk 3D daje nam swobodę w realizacji nawet najbardziej kreatywnych pomysłów. Możemy projektować i drukować dekoracje do domu, personalizowane prezenty dla bliskich, czy akcesoria, które ułatwią nam codzienne życie. To narzędzie, które pozwala przekształcić wyobraźnię w namacalną rzeczywistość.

Druk 3D jest również nieoceniony w świecie hobby i edukacji. Modelarze mogą tworzyć własne figurki, części do pojazdów zdalnie sterowanych czy elementy makiet. Nauczyciele i uczniowie mogą wykorzystywać drukarki do tworzenia modeli naukowych od cząsteczek chemicznych, przez organy ludzkiego ciała, po skomplikowane bryły geometryczne czy rekonstrukcje historyczne. Wizualizacja abstrakcyjnych koncepcji staje się prostsza i bardziej angażująca, co znacząco ułatwia proces nauczania i przyswajania wiedzy.

Pierwsze kroki w świecie druku 3D czy to skomplikowane?

Rozpoczynając przygodę z drukiem 3D, można poczuć się nieco przytłoczonym ilością informacji i terminów. Jednak kluczem do sukcesu jest zrozumienie podstawowych narzędzi i procesów. Niezbędne okażą się dwa rodzaje oprogramowania: programy do projektowania 3D (CAD), które pozwalają na tworzenie lub modyfikowanie modeli, oraz slicery, które przygotowują te modele do druku. Narzędzia takie jak TinkerCAD czy Fusion 360 do projektowania, a Cura lub PrusaSlicer do cięcia modeli, stanowią podstawowy zestaw, który pozwoli Ci zacząć tworzyć własne obiekty. Nie trzeba być ekspertem od razu wiele intuicyjnych programów i bogactwo tutoriali w internecie sprawiają, że pierwsze kroki w druku 3D są bardziej dostępne niż kiedykolwiek wcześniej.
