Drukarka 3D - Jak działa? Od cyfrowego pomysłu do obiektu

Druk 3D to fascynująca technologia, która w ostatnich latach zrewolucjonizowała wiele branż, a jednocześnie stała się dostępna dla każdego entuzjasty. Ten przewodnik ma za zadanie zdemistyfikować proces druku 3D, przedstawiając go w sposób zrozumiały nawet dla kompletnego laika. Zrozumienie podstaw działania drukarki 3D jest kluczowe dla każdego, kto chce wkroczyć w świat wytwarzania przyrostowego i zamieniać cyfrowe pomysły w fizyczne obiekty.

Druk 3D bez tajemnic: Jak cyfrowy pomysł zamienia się w prawdziwy przedmiot?

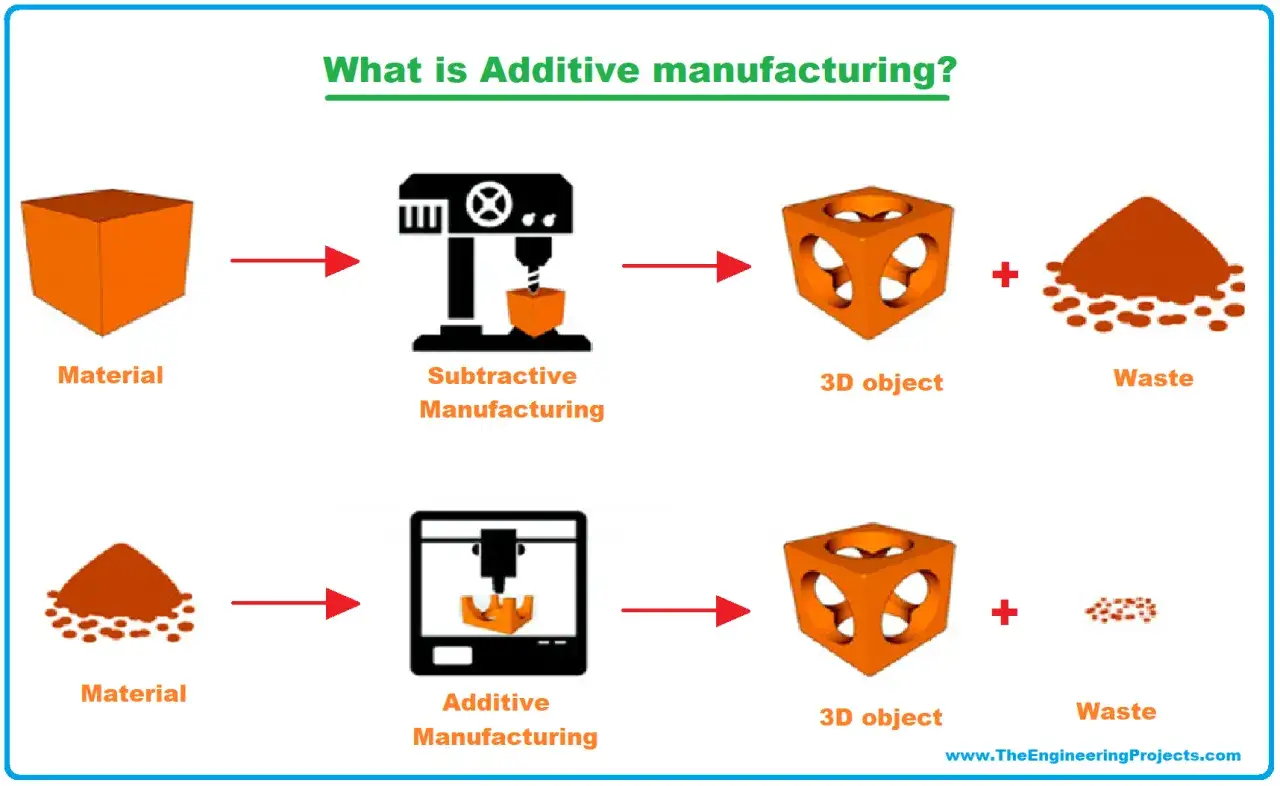

Druk 3D, znany również jako wytwarzanie przyrostowe, to technologia, która pozwala na tworzenie trójwymiarowych obiektów poprzez nakładanie materiału warstwa po warstwie, aż do uzyskania pożądanego kształtu. To właśnie ta metoda budowania "od zera" odróżnia go od tradycyjnych technik, takich jak frezowanie, gdzie materiał jest usuwany. Dla początkujących zrozumienie tej technologii jest niezwykle ważne, ponieważ pozwala nie tylko na efektywne wykorzystanie drukarki, ale także na świadome rozwiązywanie problemów i maksymalizowanie potencjału, jaki oferuje przekształcanie cyfrowych wizji w namacalne przedmioty.

Czym jest druk 3D i dlaczego warto zrozumieć jego działanie?

Druk 3D to nic innego jak wytwarzanie przyrostowe – proces, w którym obiekt fizyczny powstaje poprzez sukcesywne dodawanie materiału. Zamiast odlewać czy wycinać, drukarka 3D buduje przedmiot od podstaw, warstwa po warstwie. Zrozumienie tego fundamentalnego procesu jest kluczowe, ponieważ pozwala przewidzieć, jak materiał będzie się zachowywał, dlaczego dany model wymaga podpór, a także jak optymalizować ustawienia drukarki, aby uniknąć frustrujących błędów. Bez tej wiedzy, obsługa drukarki może być niczym błądzenie we mgle, a każdy nieudany wydruk będzie źródłem irytacji.

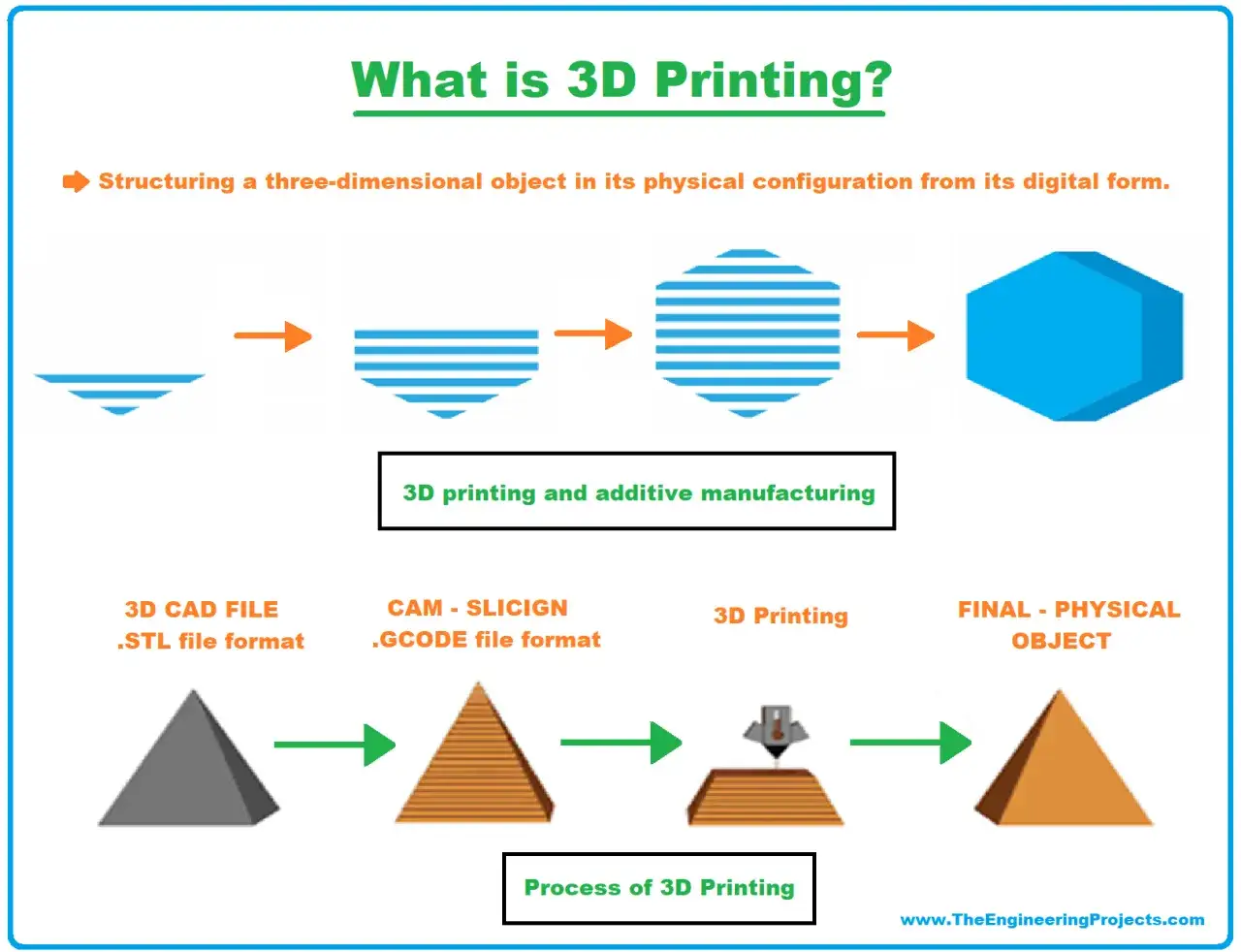

Wytwarzanie przyrostowe, czyli magia budowania warstwa po warstwie

Koncepcja wytwarzania przyrostowego jest sercem druku 3D. Wyobraź sobie, że masz cyfrowy model obiektu, który chcesz wydrukować. Zamiast tworzyć go od razu w całości, drukarka dzieli ten model na tysiące cieniutkich, poziomych "plasterków". Następnie, zaczynając od najniższego, odtwarza każdą z tych warstw, jedną po drugiej, aż do momentu, gdy cały obiekt zostanie zbudowany. To trochę jak układanie cegieł, tylko że z niesamowitą precyzją i w miniaturowej skali. W przeciwieństwie do metod ubytkowych, takich jak frezowanie czy toczenie, gdzie materiał jest usuwany z większego bloku, druk 3D zużywa zazwyczaj tylko tyle materiału, ile jest potrzebne do stworzenia obiektu, co czyni go bardziej efektywnym pod względem surowców.

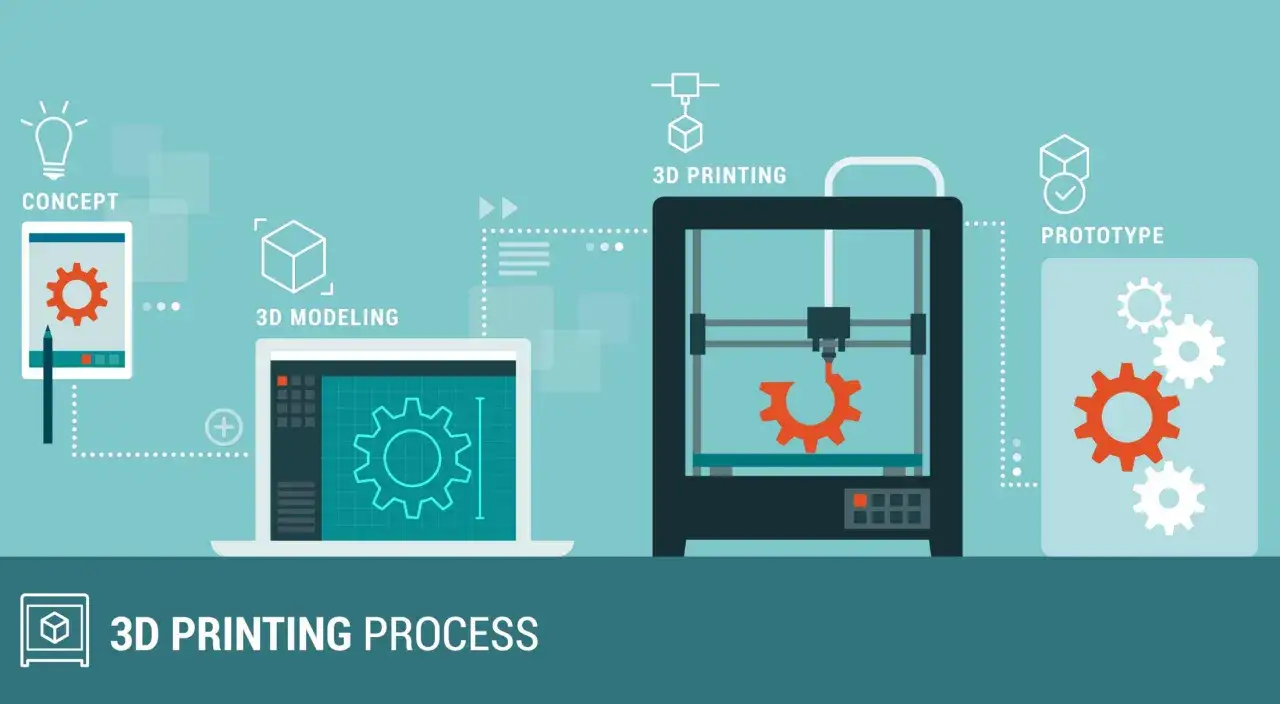

Od projektu do gotowego obiektu: Proces druku 3D w 3 kluczowych krokach

Cały proces druku 3D, od początkowego pomysłu do finalnego przedmiotu, można podzielić na trzy główne etapy. Każdy z nich jest równie ważny i ma bezpośredni wpływ na jakość i sukces wydruku. Przyjrzyjmy się im bliżej.

Krok 1: Projektowanie, czyli gdzie rodzi się pomysł na wydruk (Modelowanie CAD i gotowe pliki STL)

Zanim drukarka zacznie działać, musimy mieć coś do wydrukowania – cyfrowy model 3D. Możemy stworzyć go samodzielnie, korzystając z oprogramowania do projektowania wspomaganego komputerowo (CAD). Popularne programy to na przykład Autodesk Fusion 360, który oferuje zaawansowane funkcje, prostszy i bardziej intuicyjny TinkerCAD idealny dla początkujących, czy też Blender, będący potężnym narzędziem do modelowania artystycznego. Alternatywnie, jeśli nie czujemy się na siłach, by projektować od zera, możemy skorzystać z bogatych bibliotek gotowych modeli dostępnych online, takich jak popularne Thingiverse czy MyMiniFactory. Modele te są zazwyczaj zapisane w formatach takich jak STL, OBJ lub 3MF, które są uniwersalnie rozpoznawane przez oprogramowanie do druku 3D.

Krok 2: "Cięcie" na plasterki, czyli rola slicera i G-code w przygotowaniu instrukcji dla drukarki

Kiedy mamy już nasz cyfrowy model, musimy go przygotować dla drukarki. W tym celu używamy specjalnego programu zwanego slicerem (od angielskiego "slice" – kroić). Przykłady popularnych slicerów to Cura, PrusaSlicer czy OrcaSlicer. Zadaniem slicera jest "pocięcie" naszego trójwymiarowego modelu na setki lub tysiące cieniutkich, poziomych warstw. Następnie, na podstawie tych warstw, generuje on plik z instrukcjami dla drukarki, zwany G-code. G-code to nic innego jak lista precyzyjnych komend, które mówią drukarce, gdzie ma się poruszyć głowica, z jaką temperaturą ma pracować, jak szybko podawać materiał i w jakiej ilości. To właśnie dzięki G-code drukarka wie, jak dokładnie odtworzyć każdą warstwę i zbudować nasz obiekt.

Krok 3: Druk, czyli fizyczne tworzenie obiektu warstwa po warstwie

Z przygotowanym plikiem G-code możemy wreszcie rozpocząć drukowanie. Drukarka odczytuje instrukcje linijka po linijce i zaczyna fizycznie budować obiekt. Głowica drukująca porusza się zgodnie z wytycznymi G-code, nakładając materiał warstwa po warstwie, aż do momentu, gdy cały przedmiot zostanie ukończony. Czas trwania tego procesu może być bardzo zróżnicowany – od kilkudziesięciu minut dla małych, prostych modeli, po wiele godzin, a nawet dni dla dużych i skomplikowanych wydruków. Po zakończeniu drukowania często konieczny jest post-processing, czyli obróbka końcowa. Może to obejmować usunięcie struktur podporowych (jeśli były potrzebne), szlifowanie powierzchni, malowanie czy inne zabiegi mające na celu poprawę estetyki lub funkcjonalności wydruku.

Nie jedna, a wiele dróg do celu: Najważniejsze technologie druku 3D, które musisz znać

Choć podstawowa zasada "warstwa po warstwie" pozostaje taka sama, druk 3D to parasol dla wielu różnych technologii. Każda z nich ma swoje unikalne zalety i jest przeznaczona do nieco innych zastosowań. Poniżej przedstawiam trzy najważniejsze, które dominują na rynku i warto je znać.

FDM – Najpopularniejsza metoda dla początkujących: Jak działa topienie plastiku?

FDM (Fused Deposition Modeling), czyli modelowanie osadzaniem stopionego materiału, to bez wątpienia najbardziej rozpowszechniona i przystępna cenowo technologia druku 3D. To właśnie z nią najczęściej spotykają się początkujący. Zasada działania jest prosta: termoplastyczny materiał, zwany filamentem (najczęściej w postaci szpuli z cienką żyłką), jest podgrzewany do temperatury topnienia, a następnie wytłaczany przez precyzyjną dyszę. Drukarka FDM nakłada ten stopiony plastik warstwa po warstwie na stół roboczy, budując obiekt od podstaw. Dzięki swojej prostocie i stosunkowo niskim kosztom, FDM jest idealne do prototypowania, tworzenia figurek, części zamiennych czy edukacyjnych projektów.

SLA/DLP – Precyzja z płynnej żywicy: Na czym polega utwardzanie światłem?

Technologie SLA (Stereolitografia) i DLP (Digital Light Processing) to kolejny poziom precyzji w druku 3D, wykorzystujący płynne żywice światłoczułe, czyli fotopolimery. W przypadku SLA, wiązka lasera UV precyzyjnie rysuje każdą warstwę w pojemniku z żywicą, utwardzając ją w miejscach, gdzie światło pada. DLP działa podobnie, ale zamiast lasera używa projektora, który wyświetla obraz całej warstwy jednocześnie, co często przyspiesza proces. Główną zaletą tych metod jest niezwykła precyzja i gładkość powierzchni, co czyni je idealnymi do tworzenia biżuterii, modeli dentystycznych, prototypów o wysokiej szczegółowości czy miniaturowych figurek.

SLS – Przemysłowa wytrzymałość ze spiekanego proszku: Kiedy stosuje się tę technologię?

SLS (Selektywne spiekanie laserowe) to technologia, która przenosi druk 3D na poziom przemysłowy. Zamiast filamentu czy żywicy, SLS wykorzystuje sproszkowany materiał, najczęściej poliamid (popularnie zwany nylonem). Drukarka rozprowadza cienką warstwę proszku, a następnie laser selektywnie spieka cząsteczki proszku w miejscach, gdzie ma powstać obiekt. Niespieczony proszek pełni funkcję naturalnego podparcia dla kolejnych warstw, co oznacza, że nie są potrzebne dodatkowe struktury podporowe. Dzięki temu SLS umożliwia tworzenie bardzo wytrzymałych, funkcjonalnych i skomplikowanych geometrycznie części, idealnych do zastosowań inżynieryjnych, produkcji niestandardowych komponentów czy nawet części lotniczych. Według Global3D, technologia SLS jest ceniona w przemyśle za możliwość tworzenia lekkich, a jednocześnie niezwykle wytrzymałych komponentów.

Anatomia drukarki FDM: Jakie części odpowiadają za magię drukowania?

Aby zrozumieć, jak działa drukarka 3D, warto poznać jej kluczowe komponenty. Skupimy się na najpopularniejszym typie – drukarce FDM, ponieważ jej budowa jest najbardziej intuicyjna i pozwala zrozumieć podstawy działania wszystkich maszyn do wytwarzania przyrostowego.

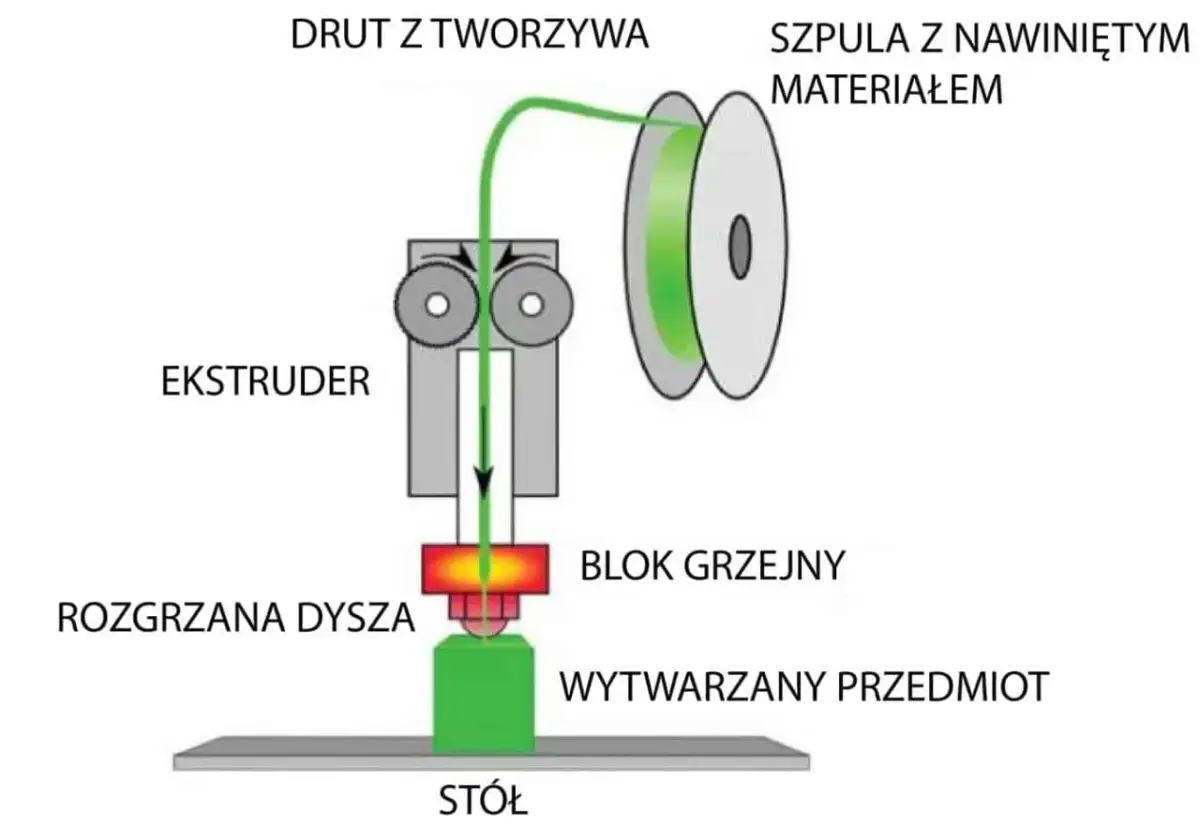

Ekstruder i hotend: Serce drukarki, które topi i podaje filament

Ekstruder to zespół odpowiedzialny za precyzyjne podawanie filamentu do drukarki. Składa się zazwyczaj z silnika krokowego i kółka zębatego, które chwyta filament i przepycha go dalej. Bezpośrednio za ekstruderem znajduje się hotend, czyli "gorący koniec". To w nim filament jest podgrzewany do odpowiedniej temperatury topnienia, a następnie, pod ciśnieniem, wytłaczany przez malutką dyszę. Można powiedzieć, że ekstruder i hotend to serce i usta drukarki – ekstruder "karmie" hotend, a hotend "wypluwa" stopiony materiał, tworząc kolejne warstwy wydruku.

Stół roboczy: Fundament każdego wydruku (i dlaczego często jest podgrzewany?)

Stół roboczy to podstawa, na której powstaje każdy wydruk. To na nim osadzana jest pierwsza warstwa, która jest absolutnie kluczowa dla sukcesu całego procesu. Wiele drukarek FDM ma podgrzewany stół roboczy, i to z bardzo ważnego powodu. Podgrzewanie stołu poprawia adhezję (przyczepność) pierwszej warstwy, zapobiegając jej odklejaniu się podczas druku. Ponadto, pomaga to minimalizować zjawisko "warping", czyli podwijania się krawędzi wydruku, które jest spowodowane nierównomiernym chłodzeniem materiału. Typowe powierzchnie stołów to szkło, płyty PEI (polieteroimid) lub elastyczne blachy magnetyczne, każda z nich oferuje nieco inne właściwości adhezyjne.

Osie X, Y, Z: Jak drukarka porusza się w trzech wymiarach?

Aby drukarka mogła budować obiekt w przestrzeni, musi mieć możliwość precyzyjnego poruszania się w trzech wymiarach. Odpowiadają za to osie X, Y i Z. Oś X kontroluje ruch głowicy drukującej (lub stołu) w lewo i prawo, oś Y odpowiada za ruch do przodu i do tyłu, natomiast oś Z steruje ruchem w górę i w dół, umożliwiając budowanie kolejnych warstw. Każda oś jest napędzana przez precyzyjne silniki krokowe, które, w połączeniu z prowadnicami i paskami zębatymi, zapewniają niezwykłą dokładność pozycjonowania. To właśnie ta precyzja ruchu pozwala na tworzenie skomplikowanych geometrii i gładkich powierzchni.

Niezbędnik drukarza 3D: Czym i za pomocą czego się drukuje?

Zrozumienie działania samej drukarki to jedno, ale równie ważne jest poznanie materiałów, którymi "karmimy" maszynę, oraz oprogramowania, które kieruje całym procesem. To one w dużej mierze decydują o tym, co i jak możemy wydrukować.

Filamenty kontra żywice: Czym "karmiona" jest drukarka 3D?

Materiały eksploatacyjne to klucz do sukcesu w druku 3D. W zależności od technologii, używamy różnych "paliw":

Do drukarek FDM najczęściej używamy filamentów. Najpopularniejsze z nich to:

• PLA (Polilaktyd): Łatwy w druku, biodegradowalny, idealny dla początkujących i do prototypów.
• ABS (Akrylonitryl-butadien-styren): Bardziej wytrzymały i odporny na temperaturę niż PLA, ale trudniejszy w druku (wymaga podgrzewanego stołu i często zamkniętej komory).
• PETG (Politereftalan etylenu z glikolem): Łączy zalety PLA i ABS – jest stosunkowo łatwy w druku, wytrzymały i odporny na wilgoć.

Oprogramowanie – Mózg całej operacji: Rola programów CAD i slicerów

Bez odpowiedniego oprogramowania, nawet najlepsza drukarka 3D jest tylko stosem elektroniki i mechaniki. Mamy tu do czynienia z dwoma głównymi kategoriami:

• Programy CAD (Computer-Aided Design): Służą do tworzenia modeli 3D od podstaw. Jak już wspomniałem, popularne opcje to FreeCAD (darmowy i otwarty), Blender (bardzo wszechstronny, choć z krzywą uczenia) czy Autodesk Fusion 360 (profesjonalne narzędzie, dostępne często w darmowej wersji dla hobbystów i małych firm). To tutaj rodzi się cyfrowy projekt, który później zostanie przekształcony w fizyczny obiekt.
• Slicery: To oprogramowanie pośredniczące, które jest absolutnie niezbędne. Slicer importuje model 3D (np. w formacie STL) i tłumaczy go na język zrozumiały dla drukarki – czyli wspomniany wcześniej G-code. W slicerze ustawiamy wszystkie parametry druku: wysokość warstwy, temperaturę, prędkość, gęstość wypełnienia, potrzebę generowania podpór i wiele innych. Bez slicera drukarka nie wie, jak ma się poruszać i co dokładnie ma robić. Najpopularniejsze slicery to Cura, PrusaSlicer i OrcaSlicer, oferujące szeroki zakres funkcji i intuicyjny interfejs.

Co dalej? Twoja droga od teorii do pierwszego samodzielnego wydruku

Zrozumienie teorii to świetny początek, ale prawdziwa przygoda z drukiem 3D zaczyna się, gdy uruchomisz swoją pierwszą maszynę. Nie obawiaj się wyzwań – są one częścią procesu nauki. Poniżej znajdziesz kilka wskazówek, które pomogą Ci na starcie.

Jakie są najczęstsze wyzwania na starcie i jak ich uniknąć?

Jako początkujący, prawdopodobnie napotkasz kilka typowych problemów. To normalne i nie powinno Cię zniechęcać:

• Problemy z adhezją pierwszej warstwy: Wydruk nie przykleja się do stołu lub odrywa się w trakcie drukowania. Rozwiązanie: Upewnij się, że stół jest czysty i wypoziomowany. Użyj kleju w sztyfcie, lakieru do włosów lub specjalnych podkładek adhezyjnych. Zwiększ temperaturę stołu i/lub dyszy dla pierwszej warstwy.
• "Stringing" (nitkowanie): Drukarka pozostawia cienkie nitki filamentu między częściami wydruku. Rozwiązanie: Zoptymalizuj ustawienia retrakcji (cofania filamentu) w slicerze. Zmniejsz temperaturę druku.
• "Warping" (podwijanie się): Krawędzie wydruku odrywają się od stołu i podwijają. Rozwiązanie: Podgrzewany stół jest kluczowy. Użyj "brim" lub "raft" w slicerze (dodatkowe warstwy zwiększające powierzchnię styku z podłożem). Zapewnij stabilną temperaturę otoczenia.
• Niewłaściwa kalibracja drukarki: Może prowadzić do niedokładnych wydruków lub problemów z pierwszą warstwą. Rozwiązanie: Regularnie poziomuj stół i sprawdzaj, czy wszystkie elementy mechaniczne są stabilne.

Pamiętaj, że cierpliwość i eksperymentowanie to Twoi najlepsi przyjaciele. Każda drukarka i każdy filament są nieco inne, więc będziesz musiał dostosować ustawienia do swoich potrzeb. Nie bój się szukać pomocy w społecznościach online – to skarbnica wiedzy i doświadczeń.

Przeczytaj również: Kto wymyślił drukarkę 3D? Poznaj historię i pionierów

Podsumowanie kluczowych zasad: Co zapamiętać o działaniu drukarki 3D?

Aby podsumować naszą podróż przez świat druku 3D, oto najważniejsze zasady, które warto zapamiętać:

• Druk 3D to wytwarzanie przyrostowe: obiekty budowane są warstwa po warstwie z cyfrowego modelu.
• Proces składa się z trzech głównych etapów: projektowanie 3D (CAD), przygotowanie do druku (slicing i generowanie G-code) oraz fizyczne drukowanie.
• Slicer to mózg operacji – tłumaczy model 3D na instrukcje dla drukarki w postaci G-code.
• Najpopularniejsze technologie to FDM (topienie filamentu, dla początkujących), SLA/DLP (utwardzanie żywicy światłem, wysoka precyzja) oraz SLS (spiekanie proszku, przemysłowa wytrzymałość).
• Drukarki FDM składają się z ekstrudera (podaje filament), hotendu (topi i wytłacza), stołu roboczego (fundament wydruku, często podgrzewany) oraz osi X, Y, Z (precyzyjny ruch w przestrzeni).
• Materiały to głównie filamenty (PLA, ABS, PETG do FDM) i żywice (fotopolimery do SLA/DLP), każdy z nich ma swoje unikalne właściwości.
• Kluczowe oprogramowanie to programy CAD (do projektowania) i slicery (do przygotowania wydruku).

Mam nadzieję, że ten przewodnik rozwiał Twoje wątpliwości i zachęcił do dalszego zgłębiania tajników druku 3D. To technologia z ogromnym potencjałem, która czeka na Twoje pomysły!
