Jak działa druk 3D? Przewodnik krok po kroku dla początkujących

Druk 3D to technologia, która pozwala nam przenieść cyfrowe pomysły do fizycznego świata, budując obiekty warstwa po warstwie. To fascynujące narzędzie, które zrewolucjonizowało sposób tworzenia, od prototypowania po personalizowane przedmioty codziennego użytku. Zrozumienie, jak działa, otwiera drzwi do nieskończonych możliwości.

Jak działa druk 3D? Od cyfrowego projektu do fizycznego obiektu warstwa po warstwie

• Druk 3D (wytwarzanie addytywne) to proces tworzenia trójwymiarowych obiektów przez nakładanie kolejnych warstw materiału.
• Cały proces obejmuje trzy główne etapy: modelowanie 3D, cięcie na warstwy (slicing) oraz właściwe drukowanie.
• Kluczowe technologie to FDM (topienie filamentu), SLA/DLP (utwardzanie żywicy światłem UV) i SLS (spiekanie proszku laserem).
• Niezbędne elementy to cyfrowy model, program slicer (generujący G-code) oraz materiał (filament, żywica lub proszek).
• Druk 3D znajduje szerokie zastosowanie od szybkiego prototypowania i produkcji przemysłowej, po medycynę i personalizowane przedmioty codziennego użytku.

W tym artykule przyjrzymy się bliżej, jak ten proces wygląda krok po kroku, jakie są jego kluczowe elementy i dlaczego druk 3D jest tak przełomową technologią.

Druk 3D bez tajemnic: Jak cyfrowe pomysły stają się rzeczywistością

Proces drukowania 3D, choć może wydawać się skomplikowany, opiera się na kilku fundamentalnych etapach. Od momentu powstania cyfrowego projektu, przez jego "pokrojenie" na warstwy, aż po fizyczne budowanie obiektu, każdy krok jest kluczowy dla uzyskania satysfakcjonującego rezultatu.

1. Modelowanie 3D: Wszystko zaczyna się od cyfrowego projektu. Możesz stworzyć własny model, korzystając z dedykowanego oprogramowania, lub pobrać gotowy projekt z internetu.
2. Cięcie na warstwy (Slicing): Następnie specjalny program, zwany slicerem, przetwarza trójwymiarowy model na serię dwuwymiarowych warstw. Generuje on również kod maszynowy (G-code), który zawiera precyzyjne instrukcje dla drukarki.
3. Drukowanie: Drukarka 3D odczytuje G-code i zaczyna budować obiekt, nanosząc materiał warstwa po warstwie, aż do uzyskania finalnego kształtu.

Czy druk 3D to naprawdę "drukowanie"? Kluczowe różnice wyjaśnione

Nazwa "druk 3D" może być nieco myląca, ponieważ proces ten znacznie różni się od tradycyjnego druku 2D. Zamiast nanosić tusz na papier, druk 3D jest przykładem wytwarzania addytywnego. Oznacza to, że obiekt jest budowany poprzez dodawanie materiału warstwa po warstwie. Jest to przeciwieństwo metod ubytkowych, takich jak frezowanie czy toczenie, gdzie materiał jest usuwany z większego bloku, aby uzyskać pożądany kształt.

Co łączy rzeźbiarza i drukarkę 3D? Koncepcja tworzenia warstwa po warstwie

Wyobraź sobie rzeźbiarza, który zaczyna od bryły gliny i stopniowo dodaje kolejne warstwy, formując swój ostateczny kształt. Druk 3D działa na podobnej zasadzie, choć oczywiście w znacznie bardziej precyzyjny i kontrolowany sposób. Każda kolejna warstwa materiału jest starannie nakładana na poprzednią, budując strukturę obiektu od podstaw. Ta metoda pozwala na tworzenie niezwykle skomplikowanych geometrii, które byłyby trudne lub niemożliwe do osiągnięcia tradycyjnymi technikami.

Mózg i serce operacji: Niezbędne elementy druku 3D

Aby rozpocząć przygodę z tchnologią druku 3D, potrzebujemy kilku kluczowych elementów. Bez nich cyfrowy projekt pozostanie jedynie wirtualnym bytem, a fizyczny obiekt się nie zmaterializuje.

Podstawą jest oczywiście model 3D. Możemy go stworzyć samodzielnie, korzystając z intuicyjnych programów do modelowania, takich jak:

• Tinkercad
• Fusion 360
• Blender

Jeśli jednak nie czujesz się na siłach, by tworzyć od zera, istnieje mnóstwo platform internetowych, gdzie znajdziesz ogromne biblioteki gotowych modeli do pobrania. Popularne repozytoria to:

• Thingiverse
• Printables
• MyMiniFactory

Slicer, czyli tłumacz: Jak program "kroi" model na plasterki zrozumiałe dla drukarki?

Model 3D w formacie, który znamy, nie jest bezpośrednio zrozumiały dla drukarki. Tutaj do gry wkracza slicer specjalistyczne oprogramowanie, które pełni rolę tłumacza. Jego zadaniem jest "pokrojenie" cyfrowego obiektu na setki lub tysiące cienkich, poziomych warstw. Następnie slicer generuje plik z kodem G-code, który zawiera szczegółowe instrukcje dla drukarki, dotyczące m.in. ruchu głowicy, temperatury i ilości wyciskanego materiału. W programie tym możemy precyzyjnie ustawić wiele kluczowych parametrów druku, takich jak:

• Grubość warstwy (wpływa na szczegółowość i czas druku)
• Prędkość druku (jak szybko porusza się głowica)
• Temperatura (dyszy i stołu roboczego)
• Gęstość wypełnienia (jak "pełny" ma być środek obiektu)

Do najpopularniejszych programów typu slicer należą Cura, PrusaSlicer oraz Simplify3D.

G-code: Czym jest tajemniczy język, którym posługuje się Twoja drukarka?

G-code to właściwie język maszynowy, który stanowi serce komunikacji między slicerem a drukarką 3D. Jest to sekwencja precyzyjnych komend, które mówią drukarce dokładnie, co ma robić: gdzie się przemieścić (w osiach X, Y, Z), z jaką prędkością, kiedy i ile materiału ma wycisnąć, a także kontrolować temperaturę dyszy i stołu roboczego. Bez G-code drukarka byłaby jak statek bez sternika nie wiedziałaby, jak zbudować obiekt.

Poznaj najpopularniejsze technologie druku 3D

Świat druku 3D jest zróżnicowany, a różne technologie oferują odmienne możliwości, jakość i ceny. Oto przegląd najczęściej spotykanych rozwiązań.

FDM/FFF: Król hobbystów i prototypowania

Technologia FDM (Fused Deposition Modeling), znana również jako FFF (Fused Filament Fabrication), jest zdecydowanie najbardziej popularna, zwłaszcza wśród entuzjastów i w zastosowaniach domowych. Jej siła tkwi w prostocie i przystępności cenowej. Proces polega na topieniu termoplastycznego filamentu materiału w formie żyłki nawiniętej na szpulę i precyzyjnym wyciskaniu go przez rozgrzaną dyszę. Dysza ta porusza się po stole roboczym, rysując kolejne warstwy obiektu. Najczęściej używanymi materiałami są:

• PLA: Łatwy w druku, biodegradowalny, idealny na początek.
• PETG: Bardziej wytrzymały i odporny na temperaturę niż PLA.
• ABS: Wytrzymały, ale trudniejszy w druku ze względu na skłonność do odkształceń.

SLA/DLP: Precyzja światła i żywicy

Technologie SLA (Stereolithography) i DLP (Digital Light Processing) działają na zupełnie innej zasadzie, wykorzystując ciekłe żywice fotopolimerowe. W SLA, precyzyjna wiązka lasera UV utwardza wybrany obszar żywicy, tworząc kolejną warstwę. DLP natomiast używa cyfrowego projektora, który naświetla całą warstwę jednocześnie, co zazwyczaj przekłada się na szybszy czas druku. Obie metody charakteryzują się bardzo wysoką precyzją i gładkością powierzchni, co czyni je idealnymi do zastosowań wymagających niezwykłych detali, takich jak:

• Jubilerstwo (tworzenie modeli pierścionków)
• Stomatologia (modele zębów, tymczasowe uzupełnienia)
• Tworzenie bardzo szczegółowych prototypów

SLS: Potęga proszku dla przemysłowej wytrzymałości

Technologia SLS (Selective Laser Sintering) to rozwiązanie z wyższej półki, przeznaczone głównie do zastosowań przemysłowych. W tym procesie, cienka warstwa sproszkowanego materiału (najczęściej poliamidu, czyli nylonu) jest selektywnie spiekania za pomocą potężnego lasera. Niezwykłą zaletą SLS jest możliwość tworzenia bardzo wytrzymałych i skomplikowanych geometrycznie części, które nie wymagają dodatkowych struktur podporowych. Po spiekaniu, gotowy element jest po prostu wyciągany z otaczającego go proszku. SLS jest wykorzystywany do produkcji funkcjonalnych prototypów i części końcowych w wymagających branżach.

FDM vs SLA/DLP vs SLS: Szybkie porównanie kosztów, jakości i zastosowań

Anatomia drukarki 3D typu FDM

Skupmy się teraz na najpopularniejszej technologii, czyli FDM, i przyjrzyjmy się jej kluczowym komponentom. Zrozumienie ich funkcji pomoże nam lepiej pojąć cały proces.

Filament: Paliwo dla drukarki

Filament to materiał, który zasila drukarkę FDM. Jest to termoplastyczny plastik w formie cienkiej żyłki, nawinięty na szpulę. Najczęściej spotykane rodzaje to:

• PLA (Polylactic Acid): Przyjazny dla środowiska, łatwy w druku, idealny dla początkujących.
• PETG (Polyethylene Terephthalate Glycol): Wytrzymalszy i bardziej odporny na temperaturę niż PLA, dobry kompromis między łatwością druku a właściwościami mechanicznymi.

Wybór odpowiedniego filamentu zależy od zastosowania końcowego obiektu.

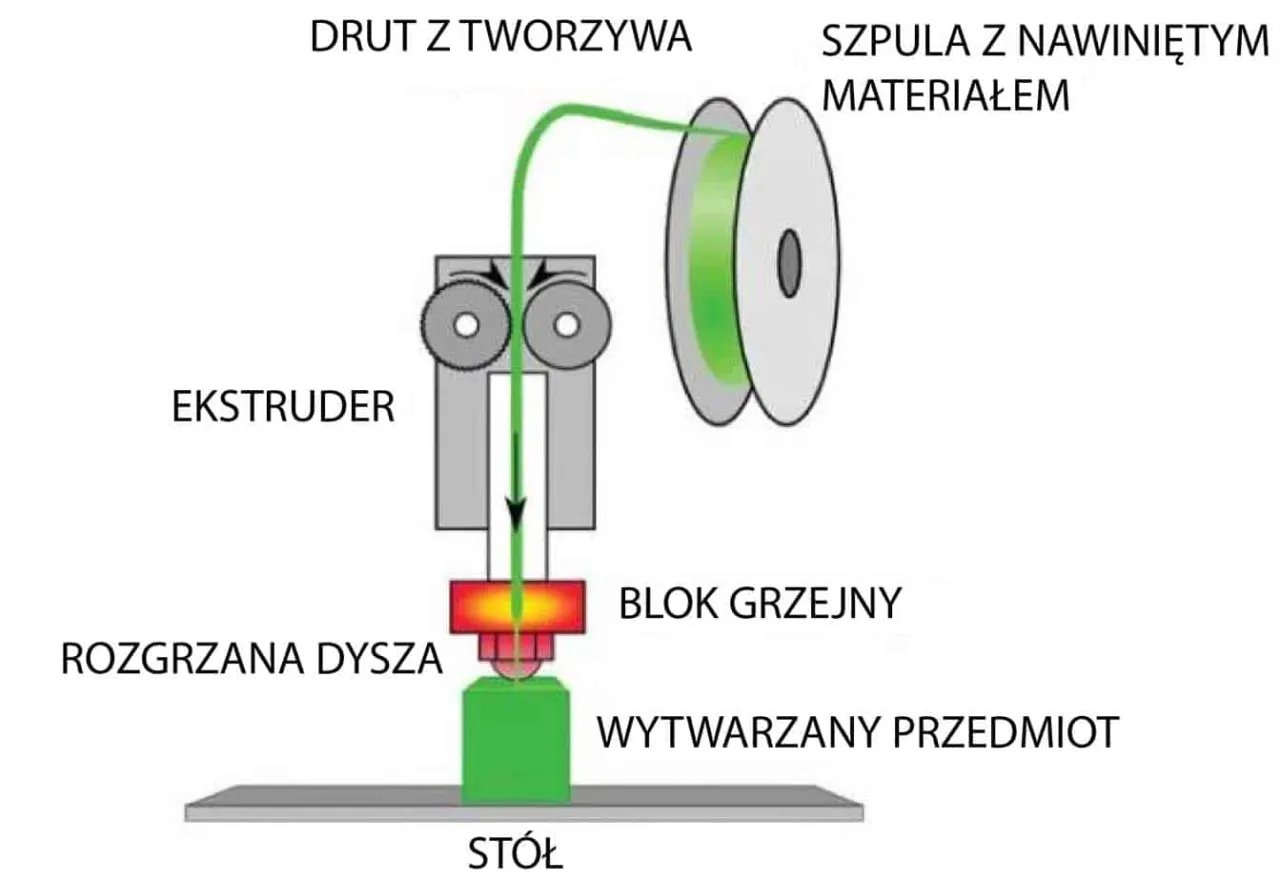

Ekstruder i hotend: Gdzie dzieje się cała magia topienia?

Ekstruder to mechanizm, który przesuwa filament ze szpuli w kierunku hotendu. Hotend z kolei to "gorąca głowa" drukarki, która podgrzewa filament do temperatury topnienia i przez precyzyjną dyszę wyciska roztopiony materiał, budując kolejne warstwy obiektu.

Stół roboczy: Dlaczego jego temperatura i powierzchnia są tak kluczowe?

Stół roboczy, zwany też platformą, to powierzchnia, na której powstaje wydruk. Kluczowe jest, aby pierwsza warstwa materiału dobrze do niego przylegała. Dlatego stoły robocze w drukarkach FDM są często podgrzewane. Podwyższona temperatura stołu zapobiega zbyt szybkiemu stygnieciu i kurczeniu się materiału pierwszej warstwy, co minimalizuje ryzyko odkształceń (tzw. "wypaczania" lub "odklejania się" wydruku).

Osie X, Y, Z: Jak drukarka porusza się w trójwymiarowej przestrzeni?

Aby zbudować trójwymiarowy obiekt, drukarka musi precyzyjnie poruszać się w przestrzeni. Odpowiadają za to trzy osie:

• Oś X: Ruch w lewo i w prawo.
• Oś Y: Ruch do przodu i do tyłu.
• Oś Z: Ruch w górę i w dół (czyli nakładanie kolejnych warstw).

System napędowy drukarki, składający się z silników krokowych i pasków lub śrub, precyzyjnie kontroluje ruchy głowicy drukującej (lub stołu) wzdłuż tych osi, zgodnie z instrukcjami z G-code.

Od teorii do praktyki: Proces drukowania krok po kroku

Teraz, gdy znamy już podstawowe komponenty i technologie, przejdźmy przez praktyczny proces przygotowania i wykonania wydruku.

1. Przygotowanie modelu w slicerze: Po wybraniu lub stworzeniu modelu 3D, ładujemy go do programu slicer. Tutaj mamy możliwość jego orientacji na stole roboczym, skalowania i co najważniejsze ustawienia parametrów druku. Kluczowe ustawienia to:
   • Wysokość warstwy: Niższa wartość (np. 0.1 mm) daje lepszą jakość i detale, ale wydłuża czas druku. Wyższa wartość (np. 0.3 mm) skraca czas, ale pogarsza jakość.
   • Wypełnienie (infill): Określa gęstość wewnętrznej struktury obiektu. Wartość 10-20% jest zazwyczaj wystarczająca dla modeli nieobciążonych mechanicznie.
   • Podpory (supports): Jeśli model ma elementy zwisające lub "mosty", slicer może wygenerować tymczasowe struktury podporowe, które usuwamy po wydruku.
   • Temperatury: Ustawienie odpowiedniej temperatury dla dyszy i stołu roboczego, zależnie od używanego filamentu.
   • Prędkość druku: Optymalna prędkość, która zapewnia dobrą jakość bez nadmiernego wydłużania czasu druku.
2. Kalibracja drukarki i przygotowanie stołu: Zanim zaczniemy druk, upewnijmy się, że drukarka jest prawidłowo skalibrowana. Kluczowe jest idealne wypoziomowanie stołu roboczego. To od pierwszej warstwy zależy powodzenie całego wydruku. Stół powinien być czysty często zaleca się przetarcie go alkoholem izopropylowym. W przypadku trudnych materiałów lub problemów z przyczepnością, można użyć dodatkowych środków adhezyjnych (np. kleju w sztyfcie, specjalnych lakierów).
3. Start druku i obserwacja pierwszej warstwy: Po wysłaniu G-code do drukarki, rozpoczyna się proces drukowania. Najważniejsza jest pierwsza warstwa. Powinna być równomiernie przyłożona do stołu, bez przerw między ścieżkami filamentu i bez "falowania" materiału. Prawidłowe "rozgniecenie" filamentu na powierzchni stołu zapewnia dobrą adhezję.
4. Post-processing: Po zakończeniu drukowania i ostygnięciu obiektu, usuwamy go ze stołu roboczego. Następnie przychodzi czas na usuwanie struktur podporowych, jeśli były używane. W zależności od potrzeb, wydruk można dalej obrabiać szlifować, polerować, malować, kleić lub składać z kilku części.

Kluczowe pojęcia w druku 3D, które musisz zrozumieć

W świecie druku 3D pojawia się wiele specyficznych terminów. Oto wyjaśnienie kilku z nich, które pomogą Ci lepiej poruszać się w tej dziedzinie.

Supporty: Niezbędne rusztowanie dla skomplikowanych kształtów

Supporty, czyli struktury podporowe, to tymczasowe elementy, które drukarka tworzy, aby podtrzymać zwisające lub wystające fragmenty modelu podczas drukowania. Są one niezbędne w przypadku skomplikowanych geometrii, zapobiegając zapadaniu się materiału i zapewniając stabilność. Slicer automatycznie generuje podpory na podstawie analizy modelu, a po zakończeniu druku usuwa się je ręcznie lub przy pomocy narzędzi.

Wypełnienie (infill): Jak jego gęstość i wzór wpływają na wytrzymałość?

Wypełnienie to wewnętrzna struktura obiektu drukowanego w 3D. Zamiast drukować cały obiekt jako pełny, zazwyczaj tworzy się w jego wnętrzu siatkę lub inny wzór. Gęstość wypełnienia, wyrażana w procentach, określa, jak "pełny" jest środek obiektu. Wyższa gęstość oznacza większą wytrzymałość, ale także dłuższy czas druku i większe zużycie materiału. Wzór wypełnienia (np. plaster miodu, kratka) również wpływa na właściwości mechaniczne.

Retrakcja, chłodzenie, prędkość: Jak te ustawienia wpływają na jakość wydruku?

Oprócz podstawowych parametrów, kilka innych ustawień w slicerze ma znaczący wpływ na jakość wydruku:

• Retrakcja: Mechanizm cofania niewielkiej ilości filamentu do hotendu podczas ruchu głowicy między drukowanymi elementami. Zapobiega to powstawaniu nieestetycznych nitek (tzw. "nitkowanie" lub "stringing").
• Chłodzenie: Wentylatory chłodzące świeżo wydrukowaną warstwę pomagają jej szybciej zastygnąć, co jest ważne dla zachowania kształtu i zapobiegania deformacjom, zwłaszcza przy drukowaniu zwisających elementów.
• Prędkość druku: Jak wspomniano, wpływa na czas i jakość. Znalezienie optymalnej prędkości jest kluczowe dla uzyskania dobrych rezultatów.

Dlaczego druk 3D zmienia świat? Praktyczne zastosowania

Druk 3D to nie tylko hobby dla entuzjastów. To technologia o ogromnym potencjale, która znajduje zastosowanie w coraz większej liczbie dziedzin, od innowacyjnych rozwiązań przemysłowych po codzienne ułatwienia.

W przemyśle druk 3D zrewolucjonizował proces tworzenia prototypów. Pozwala na szybkie i tanie testowanie nowych projektów, co znacznie przyspiesza cykl rozwojowy produktów. Ale to nie wszystko drukarki 3D są coraz częściej wykorzystywane do produkcji krótkich serii niestandardowych części, narzędzi, a nawet elementów maszyn i pojazdów. Od małych warsztatów po globalne korporacje, druk 3D umożliwia tworzenie rozwiązań "na żądanie".

Medycyna to kolejny obszar, gdzie druk 3D odgrywa coraz ważniejszą rolę. Dzięki tej technologii możliwe jest tworzenie spersonalizowanych implantów, idealnie dopasowanych do anatomii pacjenta, czy protez na miarę. Lekarze mogą również drukować dokładne modele anatomiczne organów na podstawie skanów pacjentów, co pozwala na precyzyjne planowanie skomplikowanych operacji i lepsze przygotowanie się do nich.

Dla wielu osób druk 3D stał się narzędziem do tworzenia własnej, personalizowanej fabryki w domu. Hobbystów i małych przedsiębiorców fascynuje możliwość drukowania unikalnych gadżetów, funkcjonalnych części zamiennych do domowych urządzeń, narzędzi warsztatowych, a nawet pomocy dydaktycznych. To technologia, która demokratyzuje produkcję i pozwala realizować nawet najbardziej kreatywne pomysły.
