Projektowanie 3D krok po kroku: od pomysłu do wydruku

Projektowanie modeli 3D może wydawać się skomplikowane, ale dzięki temu przewodnikowi krok po kroku odkryjesz, że jest to proces dostępny dla każdego, nawet dla osób stawiających pierwsze kroki w tej dziedzinie. Niezależnie od tego, czy masz już konkretny pomysł, czy dopiero szukasz inspiracji, ten artykuł przeprowadzi Cię przez kluczowe etapy tworzenia projektu do druku 3D, pomagając uniknąć frustracji i osiągnąć satysfakcjonujące rezultaty.

Od pomysłu do gotowego wydruku kluczowe kroki w projektowaniu 3D dla każdego

Rozpoczynając przygodę z projektowaniem 3D, warto zrozumieć ogólny przepływ pracy, który pozwoli Ci przejść od początkowej koncepcji do fizycznego przedmiotu wydrukowanego na drukarce. Jest to proces, który można podzielić na kilka kluczowych etapów.

1. Pomysł i koncepcja: Wszystko zaczyna się od wizji. Zastanów się, co chcesz stworzyć czy to praktyczny gadżet, element dekoracyjny, czy część zamienna.
2. Wybór oprogramowania: Na podstawie złożoności projektu i Twoich umiejętności wybierz odpowiednie narzędzie do modelowania 3D.
3. Modelowanie 3D: To serce procesu, gdzie za pomocą wybranego programu tworzysz cyfrowy model swojego obiektu.
4. Eksport do pliku: Po ukończeniu modelowania zapisujesz swój projekt w formacie zrozumiałym dla dalszych etapów, najczęściej STL.
5. Przygotowanie w slicerze: Model jest następnie "cieniowany" na warstwy i przygotowywany do druku w specjalnym oprogramowaniu, zwanym slicerem.
6. Generowanie G-code: Slicer tworzy plik G-code, który zawiera szczegółowe instrukcje dla drukarki 3D.
7. Druk 3D: Finalnie, plik G-code jest przesyłany do drukarki, która krok po kroku buduje fizyczny obiekt.

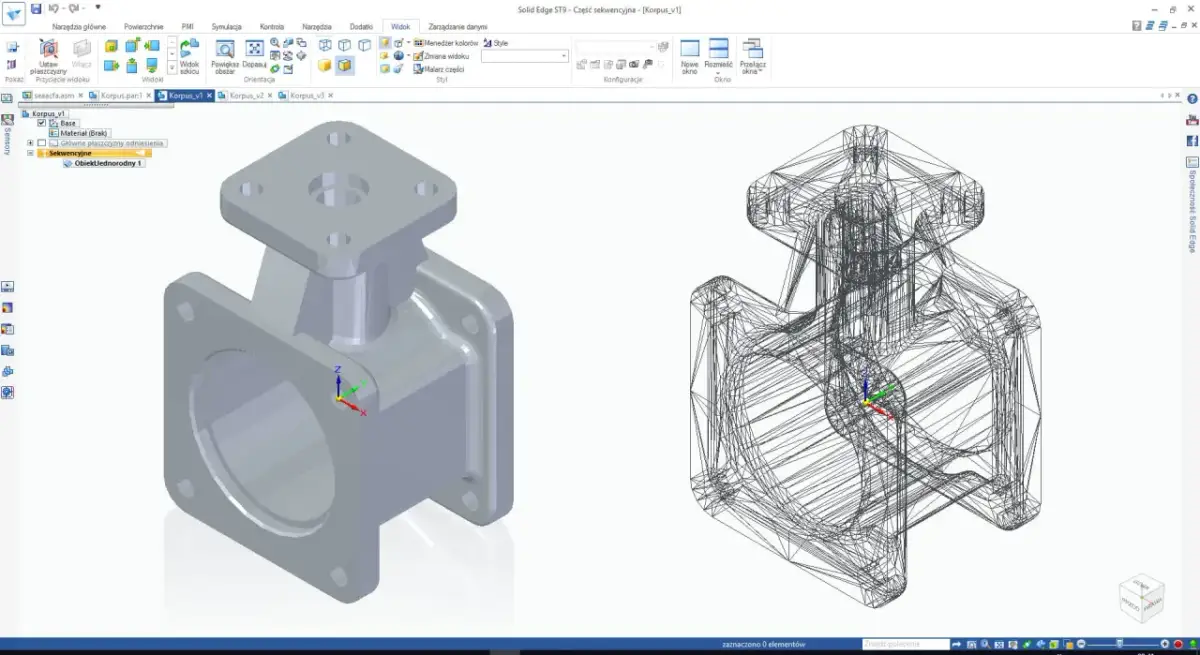

Czym jest model 3D, a czym plik gotowy do druku? Różnica między STL a G-code

Kiedy mówimy o projektowaniu 3D, często używamy terminu "model 3D". Jest to cyfrowa reprezentacja obiektu w przestrzeni trójwymiarowej, zbudowana zazwyczaj z wierzchołków, krawędzi i ścian. Najpopularniejszym formatem zapisu takiego modelu, szczególnie dla druku 3D, jest STL (Stereolithography). Pliki STL opisują jedynie geometrię powierzchni obiektu za pomocą siatki trójkątów, nie zawierają informacji o kolorze, materiale czy teksturach. To właśnie ten format jest podstawą do dalszych prac.

Z kolei plik gotowy do druku to nie model 3D, a zbiór instrukcji dla drukarki. Po tym, jak model 3D zostanie zaimportowany do programu typu "slicer", jest on dzielony na setki lub tysiące cienkich, poziomych warstw. Slicer generuje następnie plik w formacie G-code. Jest to swoisty "język maszynowy", który precyzyjnie określa ruchy głowicy drukującej, temperaturę dyszy i stołu, prędkość posuwu filamentu wszystko, co potrzebne, aby drukarka mogła zbudować fizyczny przedmiot warstwa po warstwie. Formaty takie jak OBJ czy 3MF są nowocześniejszymi alternatywami dla STL, potrafiącymi przechowywać więcej informacji, jak kolory czy tekstury, ale STL wciąż pozostaje najszerzej wspieranym formatem.

Myślenie jak drukarz: dlaczego musisz projektować z uwzględnieniem warstw i podpór?

Kiedy zaczynasz projektować swoje pierwsze modele, kluczowe jest, abyś zaczął myśleć jak sama drukarka 3D. Oznacza to zrozumienie, że drukarka buduje obiekt warstwa po warstwie. Slicer, który przygotowuje Twój model do druku, dosłownie "tnie" go na bardzo cienkie plastry. To, jak zaprojektujesz swój obiekt, bezpośrednio wpłynie na to, jak łatwo będzie go pokroić i wydrukować. Na przykład, elementy wiszące w powietrzu bez podparcia nie zostaną wydrukowane poprawnie filament po prostu spadnie. Dlatego już na etapie projektowania musisz brać pod uwagę potencjalną potrzebę stosowania podpór.

Świadomość tych ograniczeń technologicznych pozwoli Ci uniknąć wielu problemów podczas druku. Projektując z myślą o drukarce, możesz świadomie kształtować swój model tak, aby zminimalizować potrzebę stosowania skomplikowanych podpór, zapewnić lepszą przyczepność pierwszej warstwy do stołu roboczego, a także zagwarantować odpowiednią wytrzymałość gotowego elementu. Myślenie o warstwach i podporach od samego początku to fundament udanego druku 3D.

Wybór odpowiedniego narzędzia: jaki program do projektowania 3D wybrać?

Świat oprogramowania do projektowania 3D jest ogromny i może przytłaczać na pierwszy rzut oka. Istnieje wiele narzędzi, od prostych aplikacji przeglądarkowych po potężne stacje robocze, każde z nich oferuje inne możliwości i jest lepiej dopasowane do konkretnych zadań lub poziomów zaawansowania. Kluczem jest wybór programu, który najlepiej odpowiada Twoim potrzebom jako początkującego użytkownika, biorąc pod uwagę łatwość nauki, dostępność (często darmową) i rodzaj projektów, które chcesz tworzyć.

Tinkercad: Twój start w projektowaniu metodą "przeciągnij i upuść"

Jeśli dopiero zaczynasz swoją przygodę z modelowaniem 3D, Tinkercad jest prawdopodobnie najlepszym punktem startowym. Jest to darmowa aplikacja działająca w przeglądarce internetowej, co oznacza, że nie wymaga instalacji i jest dostępna praktycznie z każdego komputera z dostępem do internetu. Jego interfejs jest niezwykle intuicyjny, a proces tworzenia modeli opiera się na prostym mechanizmie "przeciągnij i upuść" bierzesz gotowe bryły (sześciany, walce, stożki) i łączysz je, odejmujesz od siebie lub modyfikujesz, tworząc bardziej złożone kształty. To doskonałe narzędzie do nauki podstawowych koncepcji modelowania bez zbędnego technicznego żargonu.

Fusion 360: Kiedy warto zacząć od potężniejszego narzędzia? (Darmowa licencja hobbystyczna)

Gdy poczujesz się pewniej z podstawami i będziesz chciał tworzyć bardziej złożone, precyzyjne projekty, warto rozważyć Fusion 360. Jest to profesjonalne oprogramowanie do projektowania CAD/CAM/CAE, które oferuje znacznie szersze możliwości niż Tinkercad, w tym modelowanie parametryczne, symulacje czy przygotowanie do produkcji. Co najważniejsze dla hobbystów, Autodesk udostępnia darmową licencję na Fusion 360 dla użytkowników niekomercyjnych, studentów i edukatorów. Choć próg wejścia jest wyższy niż w Tinkercad, warto zainwestować czas w naukę tego narzędzia, jeśli myślisz o tworzeniu funkcjonalnych części mechanicznych, prototypów czy bardziej zaawansowanych konstrukcji.

Dla ambitnych i kreatywnych: kiedy Blender staje się najlepszym wyborem?

Jeśli Twoje zainteresowania skłaniają się ku tworzeniu bardziej organicznych kształtów, postaci, rzeźb cyfrowych, a może nawet animacji, Blender będzie doskonałym wyborem. Jest to niezwykle potężne, darmowe oprogramowanie o otwartym kodzie źródłowym, które oferuje szeroki wachlarz narzędzi do modelowania, rzeźbienia, teksturowania, animacji i renderowania. Blender jest standardem w wielu branżach kreatywnych, ale jego ogromne możliwości wiążą się również z wyższym progiem wejścia. Nauka Blendera wymaga czasu i zaangażowania, ale otwiera drzwi do tworzenia praktycznie wszystkiego, co tylko podpowie Ci wyobraźnia.

Alternatywy warte uwagi: FreeCAD i SketchUp w pigułce

• FreeCAD: To kolejna darmowa i otwarta alternatywa dla profesjonalnych programów CAD. Jest szczególnie ceniony za swoje możliwości w projektowaniu inżynierskim i mechanicznym, oferując narzędzia do tworzenia precyzyjnych modeli parametrycznych.
• SketchUp Free: Wersja przeglądarkowa popularnego programu do modelowania, która świetnie sprawdza się w architekturze, projektowaniu wnętrz czy tworzeniu modeli mebli. Jest znany ze swojej intuicyjności i prostoty obsługi, co czyni go dobrym wyborem dla osób, które potrzebują szybko tworzyć proste bryły i wizualizacje.

Twój pierwszy projekt 3D: od koncepcji do gotowego modelu

Teraz, gdy już wiesz, jakie narzędzia masz do dyspozycji, czas przejść do praktycznego tworzenia. Pamiętaj, że każdy wspaniały wydruk zaczyna się od prostego pomysłu. Nie zrażaj się, jeśli Twój pierwszy projekt nie będzie idealny liczy się proces nauki i eksperymentowania.

Szkic i planowanie: jak dobrze przygotować się do modelowania?

Zanim jeszcze uruchomisz program do modelowania 3D, poświęć chwilę na zaplanowanie swojego projektu. Weź kartkę papieru i ołówek prosty szkic może zdziałać cuda. Zastanów się nad kluczowymi wymiarami, proporcjami i funkcjonalnością obiektu. Naszkicuj różne widoki, jeśli to konieczne. Dobre przygotowanie na tym etapie pozwoli Ci uniknąć wielu błędów podczas modelowania i sprawi, że proces będzie znacznie płynniejszy i bardziej efektywny.

Podstawowe operacje w programach CAD: wytłaczanie, wycinanie i zaokrąglanie

• Wytłaczanie (Ekstruzja): To jedna z fundamentalnych operacji, która polega na "wyciągnięciu" dwuwymiarowego kształtu (profilu) w trzeci wymiar, tworząc bryłę. Na przykład, wyciągając kwadrat, stworzysz sześcian.
• Wycinanie (Odejmowanie brył): Pozwala na usuwanie materiału z istniejącej bryły za pomocą innej bryły. Jest to kluczowe do tworzenia otworów, wgłębień czy bardziej skomplikowanych kształtów poprzez odejmowanie.
• Zaokrąglanie (Fillet) / Fazowanie (Chamfer): Te operacje służą do modyfikowania ostrych krawędzi modelu. Zaokrąglenie tworzy gładką, łukowatą krawędź, podczas gdy fazowanie tworzy ściętą, płaską krawędź. Dodają one estetyki i mogą poprawić wytrzymałość elementu.

Modelowanie parametryczne vs. siatkowe: które podejście wybrać i dlaczego ma to znaczenie?

W projektowaniu 3D dominują dwa główne podejścia do tworzenia modeli: modelowanie parametryczne i modelowanie siatkowe. Modelowanie parametryczne, typowe dla programów CAD jak Fusion 360 czy FreeCAD, opiera się na definiowaniu geometrii poprzez wymiary, relacje i parametry. Oznacza to, że możesz łatwo modyfikować model, zmieniając jego wymiary, a program automatycznie dostosuje pozostałe elementy. Jest to podejście idealne do tworzenia precyzyjnych, technicznych części, gdzie wymiary mają kluczowe znaczenie.

Z kolei modelowanie siatkowe, które znajdziesz w programach takich jak Blender czy Tinkercad (w pewnym stopniu), polega na manipulowaniu wierzchołkami, krawędziami i ścianami tworzącymi siatkę trójkątów lub czworokątów. Jest to podejście bardziej intuicyjne przy tworzeniu organicznych kształtów, postaci czy rzeźb, gdzie liczy się swoboda formy. Pliki STL są właśnie zapisem takich modeli siatkowych. Wybór podejścia zależy od typu projektu i narzędzi, których używasz.

Praktyczne wskazówki: jak tworzyć solidne i stabilne konstrukcje?

• Odpowiednia grubość ścianek: Upewnij się, że ścianki Twojego modelu nie są zbyt cienkie. Minimalna grubość zależy od drukarki i dyszy, ale zazwyczaj warto celować w co najmniej 1-2 mm dla większości zastosowań.
• Unikaj ostrych kątów wewnętrznych: Tam, gdzie to możliwe, zaokrąglaj wewnętrzne narożniki, ponieważ są one często punktami koncentracji naprężeń i mogą być trudniejsze do wydrukowania.
• Wzmocnij połączenia: Jeśli projektujesz elementy, które będą się łączyć, rozważ dodanie dodatkowych żeber lub wzmocnień w miejscach połączeń, aby zwiększyć ich wytrzymałość.
• Myśl o obciążeniach: Jeśli model ma przenosić obciążenia, zastanów się, jak siły będą działać na jego strukturę i zaprojektuj go tak, aby były one równomiernie rozłożone.

Przygotowanie modelu do druku: kluczowe ustawienia i narzędzia

Stworzenie idealnego modelu 3D to dopiero połowa sukcesu. Druga, równie ważna połowa, to poprawne przygotowanie go do druku za pomocą specjalistycznego oprogramowania, zwanego "slicerem". To właśnie na tym etapie decydujesz o wielu parametrach, które wpłyną na jakość, wytrzymałość i czas wydruku Twojego obiektu.

Formaty plików bez tajemnic: kiedy zapisywać jako STL, OBJ, a kiedy 3MF?

• STL: Najczęściej używany format do druku 3D. Jest prosty i uniwersalny, ale nie przechowuje informacji o kolorze czy materiałach. Dobry do większości projektów, gdy nie potrzebujesz tych dodatkowych danych.
• OBJ: Potrafi przechowywać informacje o kolorach i teksturach, co czyni go lepszym wyborem, jeśli chcesz uzyskać kolorowy wydruk lub wykorzystać model w grafice komputerowej.
• 3MF: Nowoczesny format, który ma zastąpić STL. Może zawierać w jednym pliku geometrię, kolory, materiały, a nawet informacje o potrzebnych podporach. Jest coraz szerzej wspierany i stanowi przyszłość wymiany plików w druku 3D.
• STEP/STP: Format używany głównie w profesjonalnych zastosowaniach CAD. Przechowuje precyzyjne dane geometryczne i jest często używany do wymiany projektów między różnymi systemami CAD. Nie jest bezpośrednio obsługiwany przez większość slicerów, ale może być konwertowany do STL lub 3MF.

Co to jest "slicer" i dlaczego jest niezbędny? Wprowadzenie do Cura i PrusaSlicer

Program typu "slicer" to niezbędne ogniwo między Twoim modelem 3D a drukarką. Jego zadaniem jest przetłumaczenie cyfrowego modelu (np. w formacie STL) na język zrozumiały dla drukarki, czyli na plik G-code. Slicer "tnie" model na cienkie, poziome warstwy i oblicza precyzyjne ścieżki, którymi ma poruszać się głowica drukująca dla każdej z tych warstw. Popularne i darmowe slicery, które warto znać, to Ultimaker Cura (bardzo wszechstronny i popularny) oraz PrusaSlicer (rozwijany przez producenta drukarek Prusa, również bardzo zaawansowany i ceniony).

Najważniejsze ustawienia w slicerze, które wpływają na jakość wydruku

Po zaimportowaniu modelu do slicera, czeka Cię szereg ustawień, które możesz dostosować. Zrozumienie ich wpływu jest kluczowe dla uzyskania dobrych rezultatów.

Wypełnienie (infill): jak gęstość wpływa na wytrzymałość i czas druku?

Wypełnienie to wewnętrzna struktura modelu, która nadaje mu wytrzymałość i sztywność. Możesz wybrać procentowe wypełnienie im wyższy procent, tym model będzie mocniejszy, ale jednocześnie zużyje więcej filamentu i wydrukuje się dłużej. Dla modeli dekoracyjnych wystarczy niskie wypełnienie (np. 10-20%), podczas gdy dla części funkcjonalnych, które mają wytrzymać obciążenia, warto zastosować wyższe wartości (np. 50-100%).

Wysokość warstwy: kompromis między szczegółowością a szybkością

Wysokość warstwy określa, jak cienkie będą poszczególne "plastry" budujące Twój model. Niższa wysokość warstwy (np. 0.1 mm) oznacza drobniejsze detale i gładszą powierzchnię, ale znacznie wydłuża czas druku. Wyższa wysokość warstwy (np. 0.3 mm) przyspiesza proces, ale może być widoczna jako bardziej wyraźne linie warstw na powierzchni modelu. Wybór zależy od tego, czy priorytetem jest szybkość, czy jakość detali.

Podpory (support): kiedy są absolutnie konieczne i jak je generować?

Podpory to tymczasowe struktury, które drukarka tworzy, aby podeprzeć zwisające elementy modelu, które inaczej nie miałyby oparcia. Są one absolutnie konieczne, gdy Twój model ma elementy wiszące pod kątem większym niż około 45-60 stopni względem pionu lub tworzy "mosty" nad pustą przestrzenią. Slicer potrafi automatycznie generować podpory, a Ty możesz dostosować ich gęstość, typ i łatwość usuwania.

Uniknij typowych błędów: projektuj mądrze, drukuj bez problemów

Nawet najlepszy sprzęt i oprogramowanie nie uchronią Cię przed problemami, jeśli popełnisz podstawowe błędy na etapie projektowania lub przygotowania modelu. Świadomość najczęstszych pułapek pozwoli Ci ich uniknąć i cieszyć się udanymi wydrukami.

Zbyt cienkie ścianki: jaka jest minimalna grubość, którą Twoja drukarka obsłuży?

Jednym z najczęstszych błędów jest projektowanie elementów z za cienkimi ściankami. Jeśli ścianka jest cieńsza niż średnica dyszy Twojej drukarki (zazwyczaj 0.4 mm) lub nawet nieco grubsza, drukarka może mieć problem z jej poprawnym wydrukowaniem filament po prostu nie zostanie odpowiednio położony lub ścianka będzie przezroczysta. Zazwyczaj bezpiecznym minimum jest grubość 1 mm, ale dla pewności warto sprawdzić specyfikację drukarki i materiału, którego używasz. Lepiej przesadzić z grubością niż ryzykować nieudany wydruk.

Zwisające elementy (overhangs): jak projektować mądrze, by minimalizować potrzebę podpór?

Zwisające elementy, czyli te części modelu, które wystają w powietrzu, są jednym z największych wyzwań w druku 3D. Choć podpory pomagają, ich stosowanie może pozostawiać ślady na powierzchni modelu i wymagać dodatkowej pracy po wydruku. Dlatego warto projektować tak, aby minimalizować ich potrzebę:

• Zaokrąglaj i fazuj: Zamiast ostrych kątów, stosuj łagodne przejścia i fazowania, które pozwalają na drukowanie pod większymi kątami bez podpór.
• Dziel złożone modele: Jeśli to możliwe, podziel skomplikowany obiekt na mniejsze części, które można wydrukować osobno w optymalnej orientacji, a następnie połączyć.
• Stosuj kąty: Projektuj elementy tak, aby nachylenie zwisających powierzchni nie przekraczało 45-60 stopni.

Orientacja modelu na stole: jak jedno ustawienie może zadecydować o sukcesie lub porażce wydruku?

Sposób, w jaki umieścisz model na wirtualnym stole roboczym drukarki, ma ogromne znaczenie. Prawidłowa orientacja może znacząco zredukować potrzebę stosowania podpór, poprawić jakość powierzchni, zwiększyć wytrzymałość wydruku i zapewnić lepszą przyczepność pierwszej warstwy do stołu. Zawsze eksperymentuj z różnymi ustawieniami, obracając model i sprawdzając, która orientacja wydaje się najbardziej stabilna i najmniej problematyczna pod kątem podpór.

Sprawdzanie modelu przed cięciem: jak upewnić się, że projekt nie ma dziur i błędów w siatce?

Modele, które mają "dziury" w swojej siatce (nie są "wodoszczelne"), są częstym źródłem problemów w slicerach. Takie błędy mogą prowadzić do nieprawidłowego cięcia modelu, brakujących fragmentów wydruku lub całkowitego niepowodzenia procesu. Zanim prześlesz model do slicera, warto go sprawdzić. Wiele programów do modelowania ma wbudowane narzędzia do wykrywania i naprawy błędów siatki. Również niektóre slicery oferują funkcje automatycznej naprawy, ale zawsze lepiej jest mieć czysty i poprawny model już na starcie.

Rozwijaj swoje umiejętności: co dalej w projektowaniu 3D?

Gratulacje! Przeszedłeś przez kluczowe etapy tworzenia projektu do druku 3D. Pamiętaj, że to dopiero początek Twojej podróży. Drukowanie 3D i projektowanie to dziedziny, które stale się rozwijają, a wraz z nimi Twoje umiejętności.

Gdzie szukać inspiracji i gotowych modeli do modyfikacji? (Thingiverse, Printables)

• Thingiverse: Jedna z największych i najstarszych platform z darmowymi modelami do druku 3D. Ogromna społeczność dzieli się swoimi projektami, od prostych gadżetów po skomplikowane mechanizmy.
• Printables: Platforma rozwijana przez firmę Prusa Research, która szybko zdobywa popularność. Oferuje szeroki wybór modeli, często z naciskiem na praktyczne zastosowania i dobrą jakość wykonania.
• MyMiniFactory: Skupia się na wysokiej jakości modelach, często tworzonych przez profesjonalnych projektantów. Część modeli jest płatna, ale wiele jest dostępnych za darmo.
• GrabCAD: Platforma skierowana głównie do inżynierów i projektantów technicznych, oferująca dużą bazę profesjonalnych modeli CAD.

Od prostych gadżetów do funkcjonalnych części: Twoja ścieżka rozwoju

Zacznij od prostych projektów, takich jak breloczki, podstawki pod kubki czy uchwyty. Stopniowo przechodź do bardziej skomplikowanych modeli, które wymagają precyzyjnego modelowania i uwzględnienia specyfiki druku. Z czasem możesz zacząć projektować funkcjonalne części zamienne, narzędzia, a nawet prototypy własnych wynalazków. Potencjał druku 3D jest niemal nieograniczony, a kluczem do sukcesu jest ciągła nauka, eksperymentowanie i nieustanne rozwijanie swoich umiejętności projektowych.
